Зачем рисковать неудачей? Высоковольтные вакуумные выключатели гарантируют безопасность.

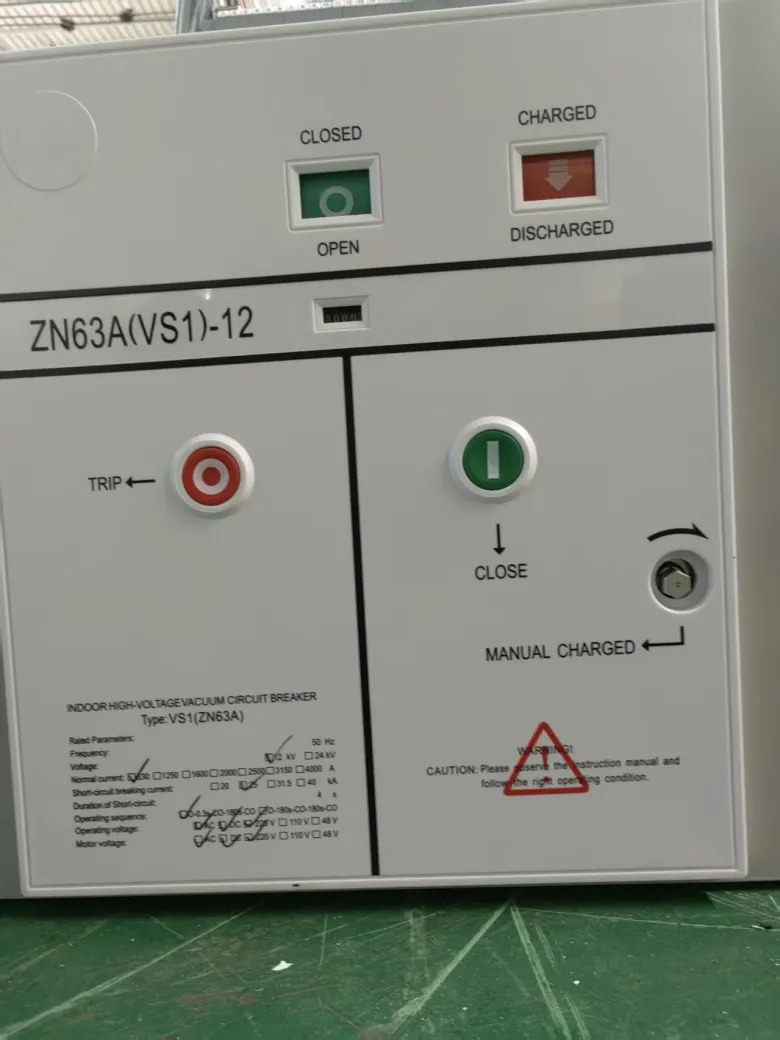

Высоковольтная неисправность может изменить состояние электрической системы за доли секунды. Короткое замыкание может повредить трансформаторы, остановить производство или поставить рабочих рядом с опасной энергией дуги. Когда коммутационное устройство реагирует слишком медленно или не размыкается, затраты могут выйти далеко за рамки поврежденного компонента. Именно поэтому во многих энергосистемах используются высоковольтные вакуумные выключатели. Они предназначены для прерывания тока повреждения путем разделения контактов внутри герметичного вакуумного прерывателя. Вакуум ограничивает путь дуги, помогая прерывателю останавливать ток без использования масла или большого объема газа. Вакуумный выключатель не устраняет все риски, связанные с электричеством. Результат зависит от номинала выключателя, настроек защиты, качества монтажа и плана технического обслуживания. Я рассматриваю выключатель как часть комплексной системы защиты, а не как отдельное решение. ### Как работает высоковольтный вакуумный выключатель Вакуумный выключатель содержит неподвижные и подвижные контакты внутри вакуумного выключателя. Когда реле защиты обнаруживает неисправность, приводной механизм раздвигает контакты. При размыкании контактов может образоваться дуга. Вакуумный прерыватель помогает контролировать эту дугу, и ток прекращается, когда дуга гаснет в нулевой точке тока. Затем прерыватель должен выдержать восстанавливающееся напряжение, которое появляется на разомкнутых контактах. Выключатель также включает в себя: - Приводной механизм - Катушки отключения и включения - Управляющую проводку - Изолирующие опоры - Каркас или металлический корпус - Вспомогательные контакты - Устройства защиты и контроля Каждая деталь влияет на производительность. Исправный прерыватель не может компенсировать слабую катушку отключения, низкое управляющее напряжение или неправильные настройки реле. ### Почему используется вакуумная технология Многие предприятия выбирают вакуумные выключатели для переключения среднего и высокого напряжения, поскольку их конструкция позволяет избежать работы с маслом и снижает потребность в управлении газом. Герметичный прерыватель также защищает контактную камеру от пыли, влаги и других внешних условий. Общие преимущества включают в себя: - Компактную контактную камеру - Низкие затраты на регулярное обслуживание контактов - Отсутствие утечек масла из прерывателя - Сниженную пожарную нагрузку по сравнению с маслонаполненным оборудованием - Длительный механический срок службы при правильном обслуживании - Подходящие характеристики для повторяющихся коммутационных операций Эти моменты не означают, что каждый вакуумный выключатель подходит для любого применения. Выключатель, используемый для защиты трансформатора, может подвергаться нагрузкам, отличным от тех, которые используются для переключения двигателя или батареи конденсаторов. ### Риски, на которые следует обратить внимание покупателям. Фраза «высокое напряжение» охватывает широкий диапазон условий эксплуатации. Я бы не стал выбирать выключатель только по напряжению. Ключевые данные включают в себя: - Номинальное напряжение - Номинальный длительный ток - Ток отключения при коротком замыкании - Кратковременно выдерживаемый ток - Пиковый выдерживаемый ток - Выдерживаемое напряжение промышленной частоты - Выдерживаемое напряжение грозового импульса - Эксплуатационный режим - Механическая износостойкость - Управляющее напряжение - Высота установки - Температура окружающей среды - Расположение в помещении или на открытом воздухе При выборе тока отключения следует руководствоваться исследованием короткого замыкания системы. Выключатель с номинальным током ниже доступного тока повреждения может создать серьезный пробел в защите. Переходное восстанавливающееся напряжение также заслуживает внимания. Некоторые неисправности приводят к резкому повышению напряжения на контактах выключателя. Для этой задачи прерыватель должен иметь подходящие диэлектрические характеристики. ### Переключение двигателей и трансформаторов требует осторожности. Вакуумное переключение при определенных условиях может привести к высокочастотным переходным процессам. Переключение двигателя, подача напряжения на трансформатор и переключение батареи конденсаторов могут создавать особые напряжения. Для двигателя может потребоваться проверка на: - риск повторного возгорания - прерывание тока - длину кабеля - прочность изоляции двигателя - защиту от перенапряжения. Для трансформатора могут потребоваться ограничители перенапряжения или другие меры, зависящие от конструкции сети. Правильный выбор зависит от трансформатора, расположения кабелей, заземления системы и схемы коммутации. Это одна из областей, где общего описания продукта недостаточно. Я предпочитаю просмотреть однолинейную схему и режим переключения, прежде чем рекомендовать модель выключателя. ### Координация защиты имеет значение. Выключатель размыкается только после того, как система защиты отправит команду на отключение. Реле должно обнаружить неисправность и выдать команду в течение необходимого времени. Я бы проверил: 1. Доступный ток повреждения в точке установки 2. Значения срабатывания реле 3. Координацию время-ток 4. Время размыкания выключателя 5. Контроль цепи отключения 6. Резервную защиту 7. Коэффициент трансформации ТТ и точность ТТ 8. Надежность управления постоянным током. Плохо настроенное реле может вызвать нежелательные отключения, задержку устранения неисправности или ненужную изоляцию оборудования. Правильный выключатель с плохой координацией все равно может оставить систему незащищенной. ### Практический пример из заводской энергосистемы Однажды я рассматривал заводскую распределительную систему, в которой вакуумный выключатель выбирался только с использованием тока паспортной таблички трансформатора. Постоянная нагрузка была в пределах досягаемости, поэтому выбор на первый взгляд казался разумным. Недостающей деталью был уровень неисправности входящего автобуса. Исследование короткого замыкания показало, что доступный ток повреждения превышает номинальную мощность выключателя. Выключатель мог нести нормальную нагрузку, но его аварийный режим не соответствовал сети. План корректирующих действий включал в себя: - Повторную проверку данных об ошибках в электросети - Анализ полного сопротивления трансформатора - Сравнение номинала отключения выключателя с расчетным током повреждения - Обновление настроек реле - Добавление защиты от перенапряжения для фидера трансформатора - Проверка схемы отключения Урок был прост: нормальный ток нагрузки не отражает полную нагрузку, возложенную на высоковольтный автоматический выключатель. ### Что я проверяю перед установкой Четкий процесс проверки помогает уменьшить количество проблем, которых можно избежать. Я сверяю паспортную табличку с утвержденными проектными данными. Номинальное напряжение, ток, отключающая способность, управляющее напряжение и кратковременная выдержка должны соответствовать требованиям проекта. Я проверяю корпус на наличие повреждений при транспортировке, незакрепленных деталей, трещин изоляторов и признаков влаги. Выключатель следует устанавливать на ровном основании с правильным расстоянием между фазами и подходящими зазорами. Я также проверяю: - Качество заделки кабеля - Заземляющие соединения - Маркировку проводов управления - Функционирование блокировки - Работу жалюзи - Механизм выдвижения - Индикацию положения - Функция отключения - Функция защиты от перекачки - Режимы местного и дистанционного управления Перед подачей питания необходимо выполнить функциональную проверку. Точный метод испытания должен соответствовать инструкциям производителя и правилам безопасности на месте. ### Техническое обслуживание, обеспечивающее надежную работу Вакуумные выключатели часто требуют меньшего обслуживания контактов, чем некоторые старые типы выключателей, но они все равно требуют проверки. Приводной механизм содержит движущиеся части, пружины, тяги и точки смазки. План технического обслуживания может включать: - Визуальный осмотр - Очистку изолирующих поверхностей - Измерение сопротивления контактов - Проверка времени размыкания и замыкания - Проверка катушки отключения и включения - Испытания сопротивления изоляции - Проверка состояния вакуумного прерывателя - Проверка механической работы - Испытания реле и цепей отключения - Просмотр данных счетчика срабатываний. Вакуумный прерыватель может быть проверен подходящим методом высокого напряжения, если того требует производитель. Полевой персонал должен использовать указанное испытательное напряжение и допустимые пределы. Неподходящий тест может привести к путанице или повреждению оборудования. Интервал технического обслуживания должен отражать количество операций, перерывов в работе, условия окружающей среды и рекомендации производителя. Выключателю на подстанции в чистом помещении может потребоваться другой график, чем в пыльной промышленной зоне. ### Признаки, заслуживающие внимания Некоторые симптомы не следует игнорировать: - Медленное размыкание или замыкание - Ненормальный механический шум - Отказ дистанционного управления - Непостоянная индикация положения - Высокое контактное сопротивление - Повторяющиеся срабатывания реле - Падения управляющего напряжения - Видимые следы на изоляции - Ослабленные клеммы - Не плавное вращение выключателя Эти признаки сами по себе не идентифицируют одну конкретную неисправность. Они показывают, что оборудование нуждается в контролируемом осмотре перед следующей операцией переключения. ### Выбирая подходящего поставщика, я ищу техническую поддержку, четкие протоколы испытаний и данные о продукте, соответствующие предполагаемому применению. Поставщик должен быть в состоянии предоставить номинальные значения, схемы подключения, руководство по установке, отчеты о плановых испытаниях и информацию о запасных частях. Вопросы, которые стоит задать, включают: - Какой стандарт использовался при проектировании выключателя? - Каков номинальный ток отключения при коротком замыкании? - Какой режим работы проверялся? - Как проверяется вакуумная камера? - Какие инструменты обслуживания необходимы? - Доступны ли сменные катушки и детали управления? - Может ли поставщик обеспечить координацию и ввод в эксплуатацию реле? В зависимости от проекта и региона могут применяться такие стандарты, как IEC 62271-100 или соответствующие требования IEEE. Инженер-проектировщик должен подтвердить, какой стандарт регулирует установку. Высоковольтный вакуумный выключатель помогает ограничить ущерб от неисправности, если его номиналы, настройки защиты, установка и обслуживание соответствуют электрической системе. Самое безопасное решение о покупке начинается с изучения неисправностей и заканчивается проверенной схемой защиты. Выбор только по цене, напряжению или нормальной нагрузке может привести к серьезным пробелам. Выбор из полных данных системы дает выключателю больше шансов работать, когда сеть находится под нагрузкой.

При возникновении неисправности в высоковольтной системе важна каждая секунда. Короткое замыкание может повредить трансформаторы, остановить производство и создать нагрузку на бригады технического обслуживания. Я часто вижу, как покупатели сосредотачиваются только на номинальном напряжении или цене покупки, в то время как реальный выбор зависит от тока повреждения, коммутационной способности, условий установки и координации защиты. Высоковольтные вакуумные выключатели предлагают практический способ контроля этих рисков. Они прерывают ток внутри герметичного вакуумного прерывателя, где дуге не хватает места для продолжения. Такая конструкция обеспечивает быстрое устранение неисправностей и снижает потребность в регулярном обслуживании контактов по сравнению с некоторыми более старыми типами выключателей. Выбор правильного выключателя по-прежнему зависит от окружающей его системы. ### Как вакуумный выключатель поддерживает защиту системы Вакуумный выключатель обнаруживает аномальный ток через защитное реле и размыкает его контакты. Вакуумный прерыватель помогает погасить дугу, когда ток проходит через естественную нулевую точку. Этот процесс может помочь защитить: - Трансформаторы - Двигатели - Генераторы - Распределительные линии - Распределительные устройства среднего напряжения - Промышленное производственное оборудование Например, на водоочистной станции могут использоваться большие двигатели для привода насосов. Неисправность одного фидера двигателя может повлиять на всю распределительную систему, если выключатель не разомкнется в течение необходимого времени. Правильно выбранный вакуумный выключатель может изолировать этот фидер, в то время как другое оборудование предприятия продолжает работать, при условии, что настройки защиты и конструкция системы правильно скоординированы. ### Что я проверяю перед выбором автоматического выключателя Я не выбираю автоматический выключатель только по напряжению. Оцениваю полное рабочее состояние. #### 1. Номинальное напряжение Номинальное напряжение должно соответствовать напряжению системы и требованиям к изоляции распределительного устройства. Выключателю также необходим соответствующий уровень изоляции для окружающей среды на объекте. Устройство, рассчитанное на более низкое напряжение, может не обеспечить необходимую защиту в системе с более высоким напряжением. Данные паспортной таблички, документы испытаний и конструкция распределительного устройства должны совпадать. #### 2. Отключающая способность при коротком замыкании Выключатель должен быть в состоянии отключить максимальный ток повреждения, ожидаемый в точке его установки. Обычно я запрашиваю: - Доступный ток короткого замыкания - Номинальный кратковременно выдерживаемый ток - Пиковый выдерживаемый ток - Ток отключения - Время устранения повреждения Использование выключателя с недостаточной отключающей способностью может создать серьезный риск для оборудования. Квалифицированный инженер должен подтвердить уровень неисправности системы перед покупкой. #### 3. Рабочая частота и режим работы Некоторые выключатели обслуживают простой фидер. Другие управляют двигателями, конденсаторными батареями, трансформаторами или железнодорожными энергосистемами. Каждое приложение создает различную коммутационную нагрузку. Цепи двигателя могут потребовать частого включения. При использовании трансформаторов может потребоваться внимание к пусковому току и настройкам реле защиты. Переключение батарей конденсаторов может создать особые переходные условия. Автоматический выключатель должен соответствовать фактической схеме переключения, а не только нормальному току нагрузки. #### 4. Механический и электрический срок службы Вакуумный выключатель имеет движущиеся части в рабочем механизме. Системы взвода пружин, катушки отключения, замыкающие катушки, вспомогательные контакты и блокировки — все это влияет на эксплуатационные характеристики. Я проверяю ожидаемое количество операций и сравниваю его с номинальным механическим и электрическим сроком службы выключателя. Фидер с ограниченным переключением может не нуждаться в той же схеме управления, что и приложение управления двигателем. #### 5. Условия установки Пыль, влажность, высота над уровнем моря, температура, вибрация и ограниченный доступ для обслуживания могут повлиять на выбор оборудования. Требования к закрытым распределительным устройствам могут отличаться от требований к установкам на открытом воздухе. На объектах, расположенных на большой высоте, может потребоваться корректировка изоляции. Прибрежному заводу может потребоваться более надежная защита от коррозии. Выключатель должен соответствовать существующей панели, расположению шин, управляющему напряжению и механизму выдвижения. Совместимость размеров имеет такое же значение, как и электрические данные. ### Особенности, упрощающие обслуживание Вакуумные прерыватели герметизируются во время производства, поэтому контактная камера не требует регулярной обработки газа. Это может сократить некоторые задачи по техническому обслуживанию и помочь защитить прерыватель от пыли и влаги. Я все еще проверяю весь узел выключателя. План технического обслуживания может включать: - Проверку износа контактов - Испытание сопротивления изоляции - Проверка синхронизации - Проверка сопротивления катушки - Проверка двигателя и пружинного механизма - Проверка вспомогательных контактов - Проверка срабатывания отключения и включения - Проверка блокировки - Проверка соединений и клемм Чистый прерыватель не устраняет необходимости проверять приводной механизм. Многие проблемы в полевых условиях возникают из-за ослабленных соединений, изношенных связей, слабых батарей управления или неправильных настроек реле. ### Защита зависит от координации Автоматический выключатель не может защитить распределительную систему сам по себе. Реле, трансформатор тока, выключатель на входе, выключатель на выходе и номиналы кабелей должны работать вместе. Если нижестоящий выключатель размыкается раньше, чем вышестоящее устройство, неисправность может остаться в пределах меньшего участка системы. Если верхний выключатель размыкается слишком быстро, может произойти потеря мощности на более широкой территории. Я рекомендую просмотреть: - Значения срабатывания реле - Времятоковые кривые - Коэффициент трансформации трансформатора тока - Настройки мгновенного отключения - Защита от замыкания на землю - Результаты исследования вспышки дуги - Требования к выборочной координации Эти настройки должны быть подтверждены квалифицированным специалистом-электриком. Копирование значений с другой панели может привести к нежелательным отключениям или медленному устранению неисправностей. ### Распространенные ошибки при покупке Одной из распространенных ошибок является выбор автоматического выключателя на основе нормального рабочего тока при игнорировании тока повреждения. Например, фидер на 630 А может столкнуться с уровнем неисправности, требующим гораздо большего внимания, чем предполагает его постоянная нагрузка. Другая ошибка — проверка только выключателя и игнорирование интерфейса панели. Выключатель с правильными электрическими характеристиками может по-прежнему не подходить к стеллажной системе, вторичной вилке, управляющему напряжению или устройству блокировки. Я также советую покупателям перед доставкой подтвердить следующие документы: - Паспорт продукта - Отчет о плановых испытаниях - Информация о типовых испытаниях - Схема подключения - Руководство по установке - Инструкции по техническому обслуживанию - Список запасных частей - Записи заводских проверок Четкая документация помогает монтажной бригаде избежать задержек и делает последующее обслуживание более последовательным. ### Практический процесс выбора Я использую простой способ проверки: 1. Запишите напряжение, частоту, ток нагрузки и уровень неисправности системы. 2. Определите тип нагрузки и ожидаемую частоту переключения. 3. Проверьте изоляцию, высоту над уровнем моря, температуру и состояние корпуса. 4. Подберите выключатель к размерам распределительного устройства и схеме управления. 5. Проверьте координацию защиты со всей системой распределения. 6. Подтвердите записи испытаний, сервисную поддержку и доступ к запасным частям. 7. Перед вводом выключателя в эксплуатацию выполните пусконаладочные испытания. Этот процесс снижает вероятность выбора устройства, которое на бумаге выглядит подходящим, но создает проблемы при установке или эксплуатации. Надежная защита начинается с правильных системных данных и тщательной координации. Высоковольтный вакуумный выключатель может обеспечить более безопасное прерывание короткого замыкания, меньшие потребности в регулярном техническом обслуживании и стабильную работу распределения, если он выбран для конкретного применения. Моя точка зрения проста: не рассматривайте прерыватель как изолированный продукт. Совместно просмотрите сеть, нагрузку, панель, схему управления и план технического обслуживания. Такой подход дает операторам более четкую основу для защиты оборудования и поддержания работоспособности основных энергосистем.

Энергосистемам необходима защита, которая реагирует на неисправности, не создавая новых рисков для работников, оборудования или производственных графиков. Вакуумный автоматический выключатель, часто называемый VCB, помогает управлять цепями среднего напряжения, прерывая ток внутри герметичного вакуумного прерывателя. Когда я рассматриваю проект распределения электроэнергии, я смотрю не только на номинальное напряжение выключателя. Условия эксплуатации, уровень неисправности, частота коммутации, управляющее напряжение, пространство для установки и план технического обслуживания — все это влияет на правильный выбор. Вакуумный автоматический выключатель может обеспечить более безопасное переключение во многих приложениях среднего напряжения, но его должны выбирать, устанавливать и тестировать квалифицированные специалисты. Вакуумный прерыватель использует два контакта внутри герметичной вакуумной бутылки. Когда выключатель размыкается во время неисправности или операции переключения, между контактами образуется дуга. Вакуум помогает дуге погаснуть, когда ток проходит через естественную нулевую точку. При этом контакты сохраняют необходимое изоляционное расстояние. Такая конструкция сохраняет процесс прерывания внутри прерывателя. В нем не используется масло в качестве дугогасительной среды, что может упростить некоторые мероприятия по техническому обслуживанию и охране окружающей среды. Обычно я оцениваю автоматический выключатель по нескольким практическим критериям: - Номинальное напряжение и уровень изоляции - Номинальный постоянный ток - Отключающая способность при коротком замыкании - Кратковременно выдерживаемый ток - Время размыкания и замыкания - Механическая износостойкость - Напряжение цепи управления - Условия установки внутри или снаружи - Стационарный или выдвижной монтаж - Доступные функции защиты и связи Выключатель должен соответствовать системе, а не только паспортной табличке оборудования, которое он заменит. Например, производственное предприятие может использовать распределительное устройство среднего напряжения для питания двигателей, трансформаторов и технологического оборудования. В случае неисправности кабеля реле защиты может отправить сигнал отключения на вакуумный выключатель. Выключатель размыкает затронутую цепь, позволяя другим частям системы оставаться доступными, если конструкция сети поддерживает выборочную координацию. Результат зависит от комплектной системы защиты. Настройки реле, трансформаторы тока, данные кабеля, конструкция заземления и входное оборудование — все это влияет на реакцию выключателя. Я также уделяю пристальное внимание способу установки. Выкатной автоматический выключатель может позволить техническим специалистам перемещать выключатель между рабочим, испытательным и изолированным положениями, если распределительное устройство предназначено для этой функции. Блокировки помогают предотвратить небезопасные рабочие процессы. Эти функции не заменяют процедуры блокировки и проверки, но могут обеспечить более контролируемый процесс обслуживания. Типичный процесс выбора включает следующие этапы: 1. Сбор данных о системе. Запишите рабочее напряжение, ток нагрузки, доступный ток короткого замыкания, частоту, метод заземления и управляющее напряжение. 2. Проверьте применение. Определите, будет ли автоматический выключатель обслуживать трансформатор, двигатель, генератор, фидер, батарею конденсаторов или другую цепь. 3. Проверьте компоновку распределительного устройства. Подтвердите необходимые размеры, положение шин, кабельный ввод, способ монтажа, реле защиты и интерфейс связи. 4. Сравните технические характеристики. Проверьте номинальный ток, ток отключения, кратковременно выдерживаемый ток, уровень изоляции и последовательность операций. 5. Планируйте координацию защиты. Работайте с инженером по защите, чтобы настроить функции отключения и уменьшить ненужные прерывания работы исправных цепей. 6. Проверка испытаний и документации. Запросите протоколы плановых испытаний, электрические схемы, схемы управления, инструкции по эксплуатации и руководство по техническому обслуживанию. Полезным примером является коммерческое здание с трансформатором среднего напряжения. Менеджер объекта может сосредоточиться на сокращении количества незапланированных отключений, а бригада электриков может сосредоточиться на устранении неисправностей и безопасной изоляции. Подходящий VCB может достичь обеих целей, когда он работает с реле, трансформатором, распределительным устройством и планом технического обслуживания как единая система. Техническое обслуживание по-прежнему имеет значение. Технические специалисты могут проверять приводной механизм, вспомогательные контакты, проводку управления, блокировки, заземляющие соединения и механическое движение. Сам вакуумный прерыватель герметичен, но весь узел прерывателя остается подверженным износу, загрязнению, ослаблению соединений и старению компонентов. Я не рассматриваю вакуумный выключатель как отдельное решение безопасности. Безопасная эксплуатация требует правильного проектирования, обученного персонала, подходящих средств индивидуальной защиты, четких процедур и соблюдения электрических стандартов, используемых на месте реализации проекта. Правильный VCB дает энергосистеме контролируемый способ размыкания цепи во время неисправностей и планового переключения. Тщательный выбор помогает автоматическому выключателю соответствовать напряжению, току, уровню неисправности и условиям эксплуатации сети. Хорошо подобранное устройство может обеспечить надежное распределение, при этом облегчая управление задачами по техническому обслуживанию и эксплуатации. Хотите узнать больше? Не стесняйтесь обращаться к Сюдзю: 741680083@qq.com/WhatsApp 13486753181.

Международная электротехническая комиссия 2021 Высоковольтное коммутационное оборудование, часть 100 Автоматические выключатели переменного тока Институт инженеров по электротехнике и электронике 2018 Стандарт IEEE для структуры номинальных характеристик высоковольтных автоматических выключателей переменного тока Институт инженеров по электротехнике и электронике 2019 Руководство IEEE для автоматических выключателей переменного тока, применяемых на основе симметричного тока Национальная ассоциация противопожарной защиты 2024 Стандарт электробезопасности в Рабочее место Рабочая группа СИГРЭ A3.27 2018 Явления переключения в энергосистемах с использованием вакуумных выключателей Герман Кох 2012 Вакуумные прерыватели Основы и применение
