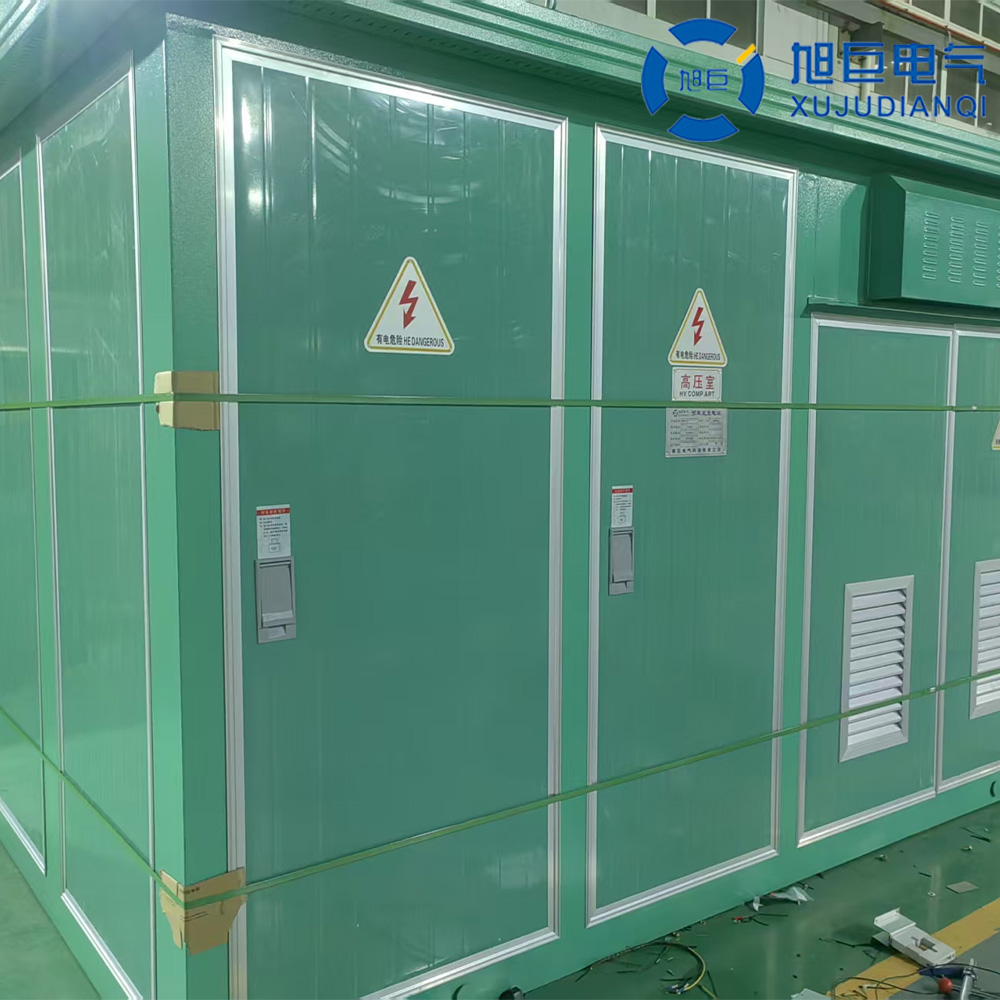

Коробчатый трансформер в европейском стиле – упакован и отправлен.

Введение продукта: Сборная подстанция серии YB объединяет высоковольтное распределительное устройство, вакуумный выключатель, высоковольтное электрооборудование, трансформаторы, оснащенные профессиональным оборудованием для автоматизации трансформаторов, низковольтное электрооборудование и поддерживающий низковольтный распределительный шкаф в компактный комплексный блок распределения электроэнергии. В качестве основного интегрированного оборудования интеллектуальной системы распределения электроэнергии и важного вспомогательного оборудования для различных решений промышленной автоматизации он широко используется в городских высотных зданиях, городских и сельских строительных проектах, жилых комплексах, зонах высокотехнологичного развития, малых и средних заводах, шахтах, нефтяных месторождениях, временных строительных объектах электроснабжения и других местах для получения и распределения электроэнергии в системах распределения электроэнергии.

Сборные подстанции серии YB обладают преимуществами полной сборки, небольшого размера, компактной конструкции, безопасной и надежной работы, простоты обслуживания и мобильности. По сравнению с обычными подстанциями гражданского строительства площадь подстанции коробчатого типа той же мощности составляет всего 1/10～1/5 площади обычной. Это значительно снижает нагрузку на проектирование и строительные работы, а также снижает инвестиции в строительство проектов распределения электроэнергии и решений промышленной автоматизации.

В системах распределения электроэнергии его можно использовать для систем распределения кольцевой сети, а также систем распределения с двойным питанием или радиальных оконечных устройств. Оно эффективно повышает общий уровень интеллектуальной работы интеллектуальной системы распределения электроэнергии и представляет собой новый тип комплексного оборудования для строительства и реконструкции городских и сельских подстанций.

Эта сборная подстанция серии YB соответствует национальному стандарту GB 17467-2010 «Высоковольтные/низковольтные сборные подстанции».

Модель и значение: Подробную информацию см. на чертежах изделия.

Структурные характеристики продукта: Данное изделие состоит из высоковольтного распределительного устройства, оснащенного высоковольтным распределительным устройством и вакуумным выключателем, трансформаторного блока, поддерживающего работу оборудования автоматизации трансформатора, и низковольтного распределительного блока, соответствующего низковольтному распределительному шкафу, разделенного на три независимых функциональных отсека: высоковольтный отсек, трансформаторный отсек и низковольтный отсек. Отсеки высокого и низкого напряжения полностью укомплектованы. Первичная система электропитания на стороне высокого напряжения может быть организована в нескольких режимах электропитания, таких как питание кольцевой сети, питание терминала и двойное питание. Также могут быть установлены высоковольтные измерительные компоненты для удовлетворения требований высоковольтного учета электроэнергии, обеспечивая точную и интеллектуальную работу всей интеллектуальной системы распределения электроэнергии.

Трансформаторный отсек совместим с S9, SC и другими сериями масляных трансформаторов с низкими потерями или сухих трансформаторов. В соответствии с требованиями пользователя низковольтный отсек может иметь панельную или шкафную конструкцию для формирования индивидуальных схем электропитания, интегрируя функции, включая распределение мощности, распределение освещения, компенсацию реактивной мощности, учет электрической энергии и измерение количества электроэнергии, чтобы удовлетворить разнообразные требования пользователей, облегчить управление электропитанием и улучшить качество электропитания для персонализированных решений промышленной автоматизации.

Высоковольтный отсек отличается компактной и разумной планировкой и полной функцией блокировки от неправильной эксплуатации. По желанию пользователя трансформатор может быть оснащен направляющими для облегчения доступа через дверцы с обеих сторон трансформаторного отсека. Каждый отсек оборудован автоматическим осветительным устройством. Кроме того, все компоненты, принятые в высоковольтном и низковольтном отсеках, отличаются надежной работой и удобством эксплуатации, обеспечивая безопасную, стабильную работу и простоту обслуживания всего оборудования интеллектуальной системы распределения электроэнергии.

Принято два режима вентиляции: естественная вентиляция и принудительная вентиляция. В трансформаторном отсеке, а также в высоковольтном и низковольтном отсеках предусмотрены вентиляционные каналы. Вытяжные вентиляторы оснащены устройствами контроля температуры, которые могут автоматически запускаться и останавливаться при заданной температуре, чтобы обеспечить нормальную работу трансформатора и стабильную работу вспомогательного оборудования автоматизации трансформатора.

Конструкция короба спроектирована таким образом, чтобы предотвратить попадание дождевой воды и грязи. Корпус изготовлен из стальной пластины с цветным покрытием, обладающей антикоррозийными и теплоизоляционными свойствами. Он подходит для долгосрочной эксплуатации на открытом воздухе, обладает отличными антикоррозионными, водонепроницаемыми и пыленепроницаемыми свойствами, длительным сроком службы и привлекательным внешним видом, обеспечивая надежную гарантию на оборудование для строительства наружных интеллектуальных систем распределения электроэнергии и различных проектов в области промышленной автоматизации.

Условия обслуживания:

· Температура окружающего воздуха: верхний предел ≤40℃, нижний предел ≥-10℃;

· Солнечное излучение: ≤1000 Вт/м²;

· Высота: ≤1000м;

· Толщина ледяного покрытия: ≤20 мм;

· Скорость ветра: ≤35м/с;

· Влажность: среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%; Среднесуточное давление водяного пара ≤2,2 кПа; среднемесячное давление водяного пара ≤1,8 кПа;

· Сейсмическая интенсивность: степень 8 или ниже;

· На площадке не должно быть опасностей пожара и взрыва, сильного загрязнения, химической коррозии и сильной вибрации.

Примечание. В случае особых условий эксплуатации, пожалуйста, укажите требования во время заказа и обсудите решение с производителем.

Технические параметры:
