Компактная подстанция европейского типа с низковольтной зоной

Подробную информацию см. на чертежах изделия.

Структурные характеристики продукта:

Данное изделие состоит из распределительного устройства высокого напряжения, трансформатора и распределительного устройства низкого напряжения, разделенных на три независимых функциональных отсека: отсек высокого напряжения, отсек трансформатора и отсек низкого напряжения. Отсеки высокого и низкого напряжения полностью укомплектованы. Первичная система электропитания на стороне высокого напряжения может быть организована в нескольких режимах электропитания, таких как питание кольцевой сети, питание терминала и двойное питание. Также могут быть установлены высоковольтные измерительные компоненты для удовлетворения требований учета высоковольтной электроэнергии.

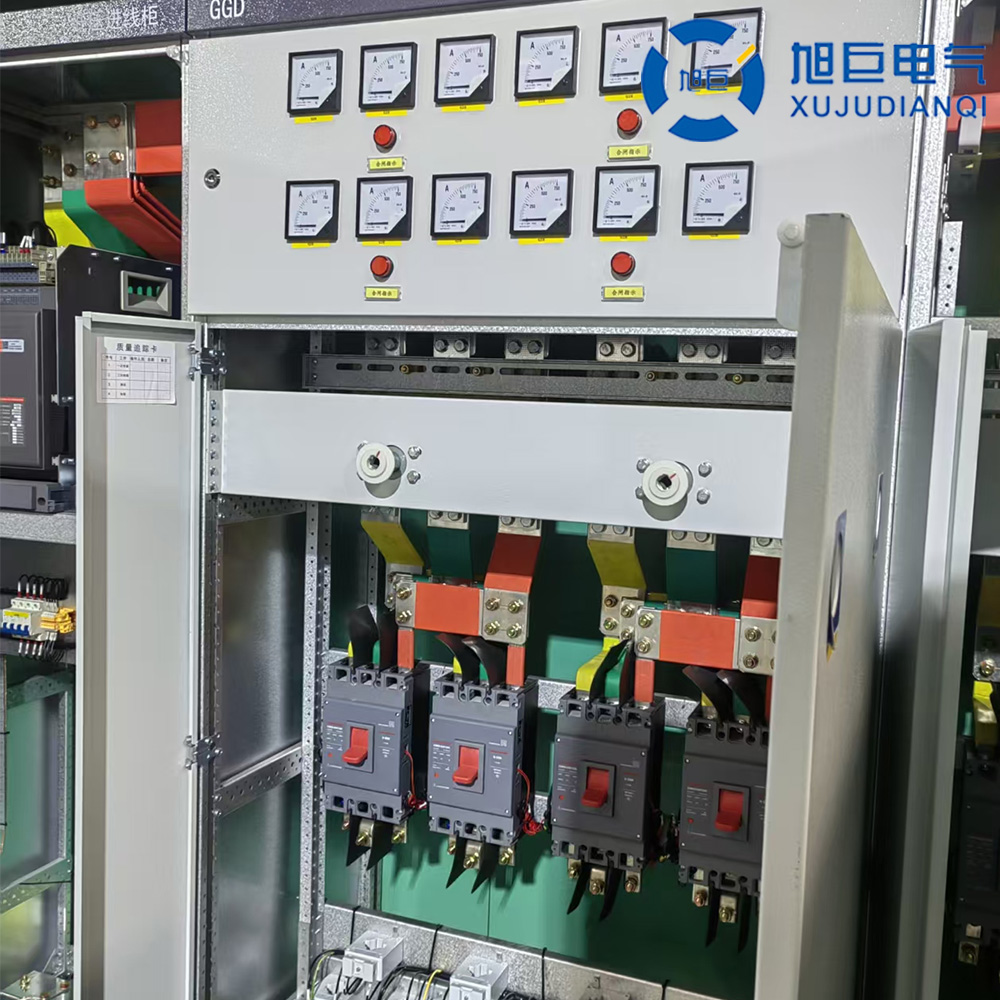

Трансформаторный отсек совместим с S9, SC и другими сериями масляных трансформаторов с низкими потерями или трансформаторами сухого типа. В соответствии с требованиями пользователя низковольтный отсек может иметь панельную или шкафную конструкцию для формирования индивидуальных схем электропитания, интегрируя функции, включая распределение мощности, распределение освещения, компенсацию реактивной мощности, учет электрической энергии и измерение количества электроэнергии, чтобы удовлетворить разнообразные требования пользователей, облегчить управление электропитанием и улучшить качество электроснабжения.

Высоковольтный отсек отличается компактной и разумной планировкой и полной функцией блокировки от неправильной эксплуатации. По желанию пользователя трансформатор может быть оснащен направляющими для облегчения доступа через дверцы с обеих сторон трансформаторного отсека. Каждый отсек оборудован автоматическим осветительным устройством. Кроме того, все компоненты, принятые в высоковольтном и низковольтном отсеках, отличаются надежной работой и удобством эксплуатации, обеспечивая безопасную, стабильную работу и простоту обслуживания всего оборудования.

Принято два режима вентиляции: естественная вентиляция и принудительная вентиляция. В трансформаторном отсеке, а также в высоковольтном и низковольтном отсеках предусмотрены вентиляционные каналы. Вытяжные вентиляторы оснащены устройствами контроля температуры, которые могут автоматически запускаться и останавливаться при заданной температуре, чтобы обеспечить нормальную работу трансформатора.

Конструкция короба спроектирована таким образом, чтобы предотвратить попадание дождевой воды и грязи. Корпус изготовлен из стальной пластины с цветным покрытием, обладающей антикоррозийными и теплоизоляционными свойствами. Он подходит для длительной эксплуатации на открытом воздухе, обладает отличными антикоррозионными, водонепроницаемыми и пыленепроницаемыми свойствами, длительным сроком службы и привлекательным внешним видом.

Условия обслуживания:

· Температура окружающего воздуха: верхний предел ≤40℃, нижний предел ≥-10℃;

· Солнечное излучение: ≤1000 Вт/м²;

· Высота: ≤1000м;

· Толщина ледяного покрытия: ≤20 мм;

· Скорость ветра: ≤35м/с;

· Влажность: среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%; Среднесуточное давление водяного пара ≤2,2 кПа; среднемесячное давление водяного пара ≤1,8 кПа;

· Сейсмическая интенсивность: степень 8 или ниже;

· На площадке не должно быть опасностей пожара и взрыва, сильного загрязнения, химической коррозии и сильной вибрации.

Примечание. В случае особых условий эксплуатации, пожалуйста, укажите требования во время заказа и обсудите решение с производителем.

Технические параметры:
