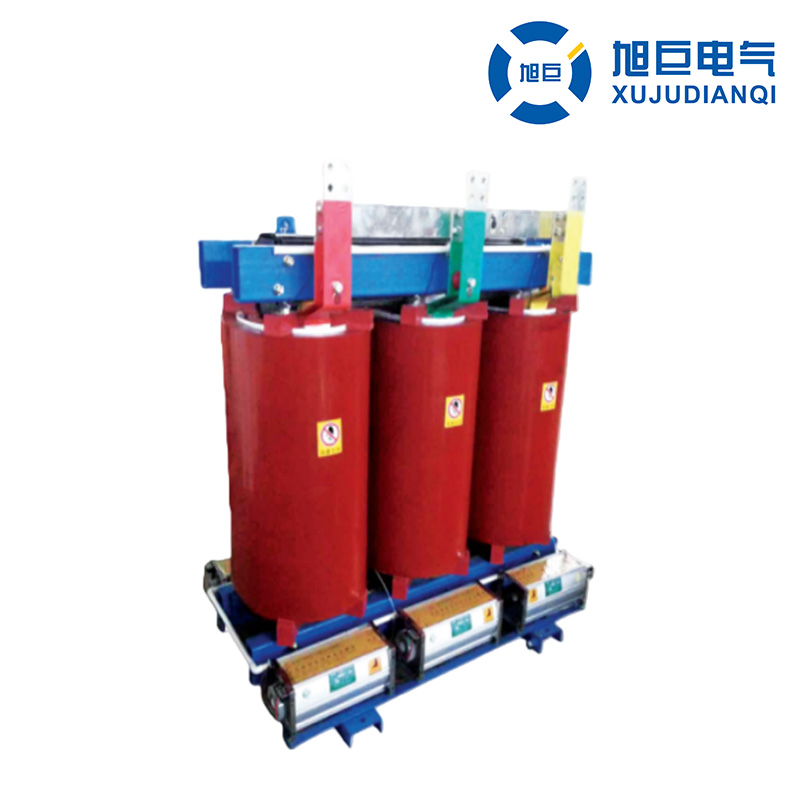

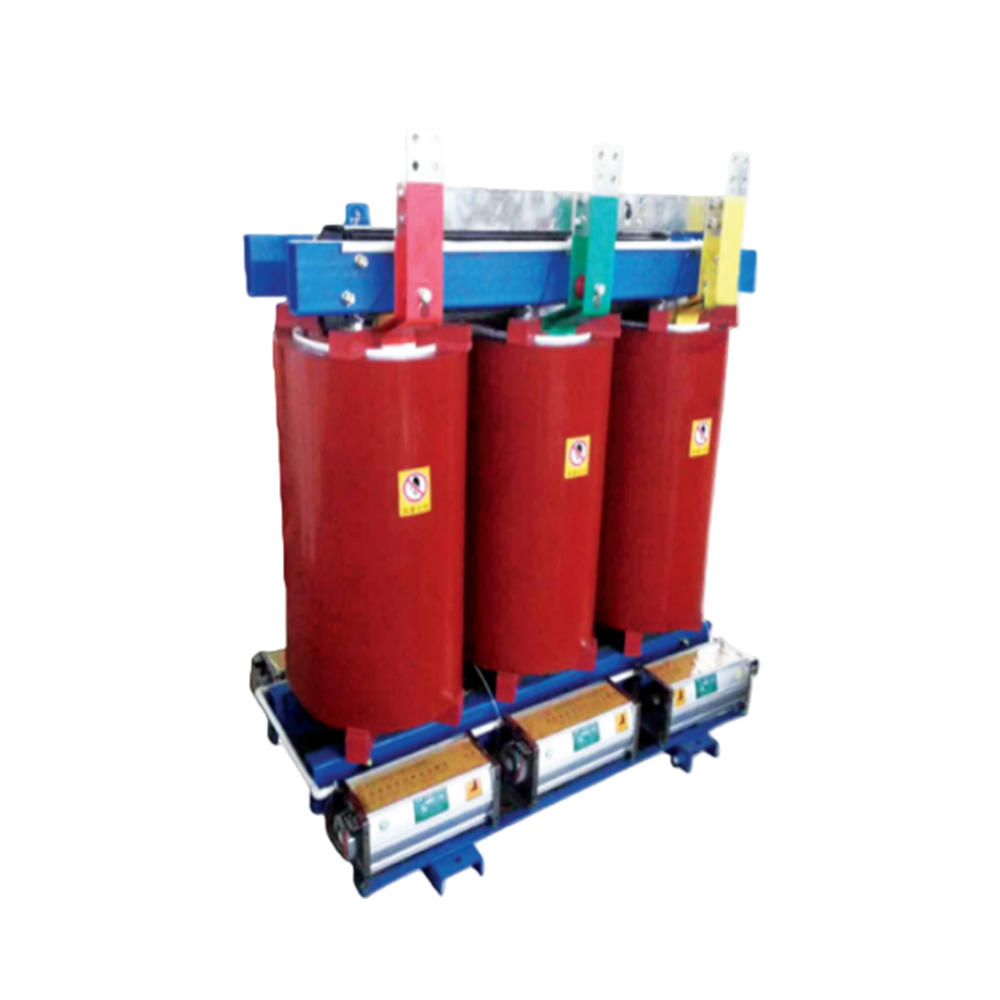

Сухой эпоксидный трансформатор 10 кВ SCB11-2500

В этом трансформаторе сухого типа, отлитом из эпоксидной смолы, используются высококачественные материалы и научные разработки, и он производится в соответствии со строгими технологическими процессами с использованием современного производственного и испытательного оборудования. Изделие отличается высокой надежностью и длительным сроком службы. Корпуса с различными степенями защиты могут быть сконфигурированы или исключены в зависимости от условий эксплуатации. В качестве модернизированной альтернативы масляным трансформаторам он широко применяется в важных и особых местах, таких как высотные здания, коммерческие центры, аэропорты, туннели, химические заводы, атомные электростанции и корабли.

Значение модели:

Подробности см. на рис. 3.

Применимые стандарты:

·   ГБ 1094.11-2007;

·   GB/T 10228-2008 Спецификации и технические требования к силовым трансформаторам сухого типа;

·   GB 1094.10-2003 Силовые трансформаторы. Часть 3: Уровни изоляции, диэлектрические испытания и воздушные зазоры внешней изоляции;

·   JB/T 10008-2004 Уровень шума трансформаторов класса 6 ~ 500 кВ;

·   JB/T 56009-1998 Классификация качества продукции для силовых трансформаторов сухого типа.

Характеристики производительности:

1. Катушки намотаны медными жилами или медной фольгой и армированы стекловолокном. При использовании эпоксидной смолы без наполнителей интегральная отливка завершается после вакуумной сушки, дегазации и осушения. Он может похвастаться высокой механической прочностью, а также отличной стойкостью к короткому замыканию и ударопрочностью.

2. В головной, хвостовой и промежуточной точках отвода высоковольтной обмотки используется предварительно встроенная медная вставка, которая отличается высокой жесткостью, удобным переключением ответвлений и аккуратным внешним видом.

3. Железный сердечник ламинирован высококачественными холоднокатаными листами кремнистой стали с текстурированной текстурой и многоступенчатыми стыками под углом 45°. Поверхность покрыта изоляционным покрытием из смолы для достижения влагостойкости, предотвращения ржавчины и снижения шума.

4. Эластичные крепления используются для зажима между железным сердечником, зажимными элементами и катушками, обеспечивая стабильное сжатие катушек и эффективно снижая рабочий шум.

5. Трансформатор предназначен для естественного воздушного охлаждения. Внутри стенок цилиндров зарезервированы продольные вентиляционные каналы из цельнолитых высоковольтных и низковольтных змеевиков. Устройства принудительного воздушного охлаждения (вентиляторы охлаждения) не являются обязательными. После оснащения принудительным воздушным охлаждением выходная мощность может быть увеличена на 20%.

6. Трансформатор оснащен терморегулятором, а платиновые резисторы PT100 установлены в заранее заглубленные отверстия сверху низковольтных катушек. Он контролирует повышение температуры обмотки трансформатора, осуществляет автоматический пуск-останов охлаждающих вентиляторов и объединяет функции сигнализации о неисправности, сигнализации о перегреве и отключения по перегреву. Он обеспечивает надежную защиту от перегрузок сухих трансформаторов и дополнительно повышает безопасность эксплуатации оборудования.

Технические параметры силового трансформатора сухого типа SC(B)11-2500/10:
