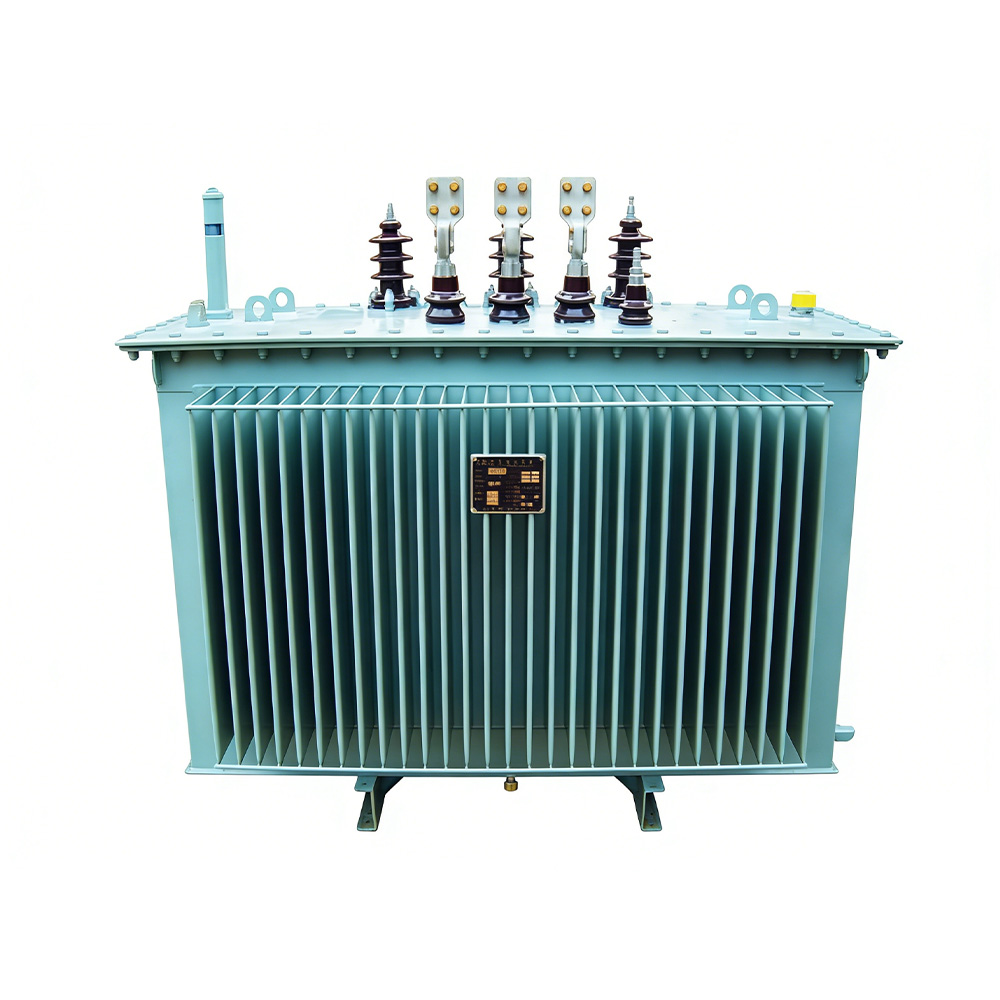

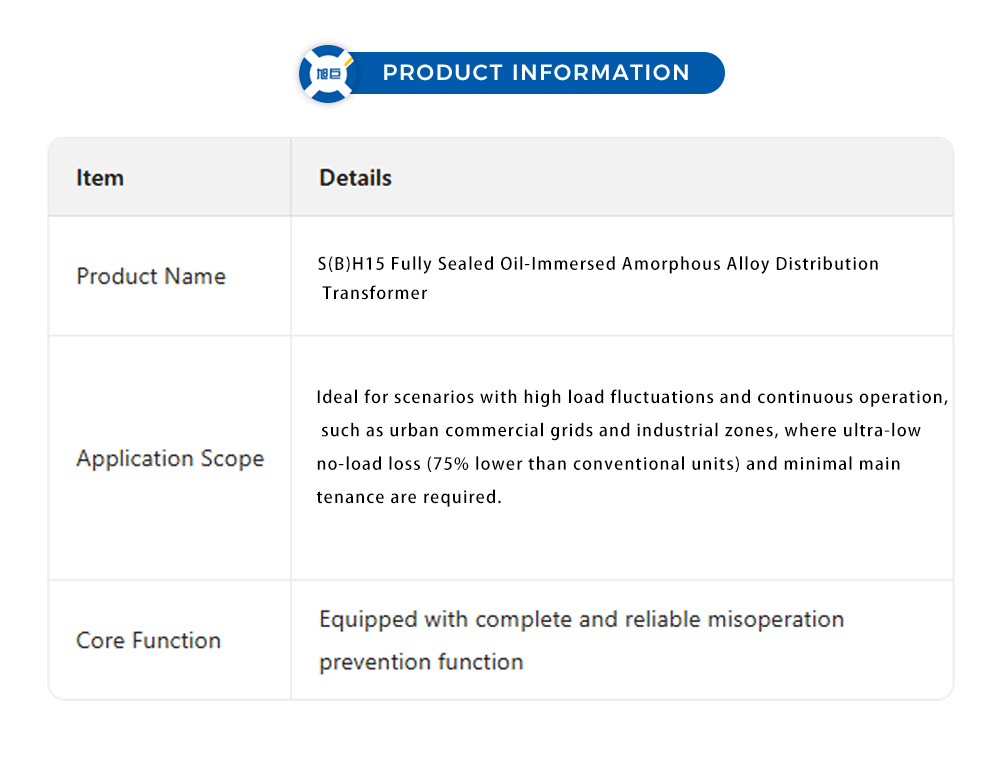

Трансформатор S BH15 из масляного аморфного сплава

· GB 1094.1~2-1996, GB 1094.3 , 5-1995 Силовые трансформаторы;

· JB/T 10318-2002 Технические параметры и требования к масляным распределительным трансформаторам с сердечником из аморфного сплава.

Обозначение модели:

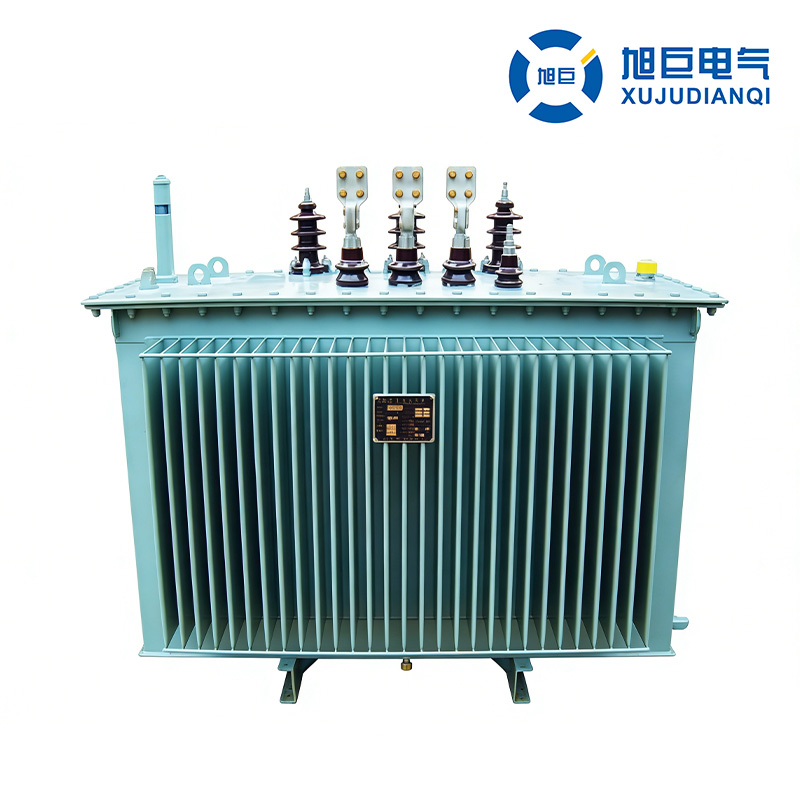

Подробную информацию см. на рисунке 3 продукта.

Характеристики производительности:

1. Магнитопроводящий материал сердечника изготовлен из аморфного сплава. Аморфный сплав, изготовленный из сырья, такого как железо и бор, перерабатывается в полосовые листы с помощью специальных процессов, включая быструю закалку, образуя сплав с неупорядоченным расположением атомов. Обладая магнитомягкими свойствами, аморфный сплав имеет очень узкую петлю гистерезиса и требует лишь низкой силы намагничивания. Таким образом, трансформаторы, изготовленные из аморфного сплава, обеспечивают чрезвычайно низкие потери на холостом ходу.

2. Сердечник трансформатора обычно имеет трехфазную пятиветвевую конструкцию с полосами из аморфного сплава, что делает трансформатор в целом меньше по высоте по сравнению с обычными трехфазными пятиветвевыми трансформаторами. Сердечник имеет прямоугольное поперечное сечение, а его нижнее ярмо открывается для облегчения сборки катушки.

3. Для обмоток низкого напряжения в моделях малой мощности используются медные провода, тогда как в стандартных моделях используется цилиндрическая конструкция, намотанная медной фольгой. Обмотки высокого напряжения имеют многослойную цилиндрическую структуру, которая обеспечивает сбалансированное распределение ампер-витков и низкий поток рассеяния. Катушки высокого и низкого напряжения наматываются одновременно с помощью устройства натяжения проволоки и обрабатываются с помощью комплексной технологии прессования, что эффективно повышает прочность конструкции и устойчивость к короткому замыканию.

4. Сердечник и обмотка, конструкция бака и защитные устройства соответствуют полностью герметичным масляным распределительным трансформаторам. Он имеет неподнимающуюся сердцевинную конструкцию и производится методами вакуумной сушки, вакуумной фильтрации масла и вакуумного наполнения маслом. Трансформатор, оснащенный гофрированным баком, не требует маслорасширителя.

5. Потери нагрузки этого трансформатора эквивалентны потерям нагрузки серии S9. Потери на холостом ходу снижены примерно на 75 % для серии SBH11 и примерно на 80 % для серии SBH15 по сравнению с серией S9. Дополнительные инвестиционные затраты по сравнению с трансформаторами с сердечником из кремниевой стали, рассчитанные на основе годовых потерь мощности и годовой экономии затрат на электроэнергию, обычно могут быть возмещены в течение четырех лет.

1. Высота над уровнем моря: не более 1000 м, для внутренней или наружной установки.

2. Максимальная температура окружающей среды: +40 ℃; Максимальная среднесуточная температура: +30 ℃.

3. Максимальная среднегодовая температура: +20 ℃; Минимальная температура окружающей среды: -25 ℃. Трансформаторы, предназначенные для особых условий эксплуатации, могут поставляться по требованию заказчика.

Технические параметры полностью герметичного масляного распределительного трансформатора из аморфного сплава S(B)H15:
