Модель: ZB/YB
Бренд: Компания XuJu Electric Technology Co., Ltd.
The file is encrypted. Please fill in the following information to continue accessing it

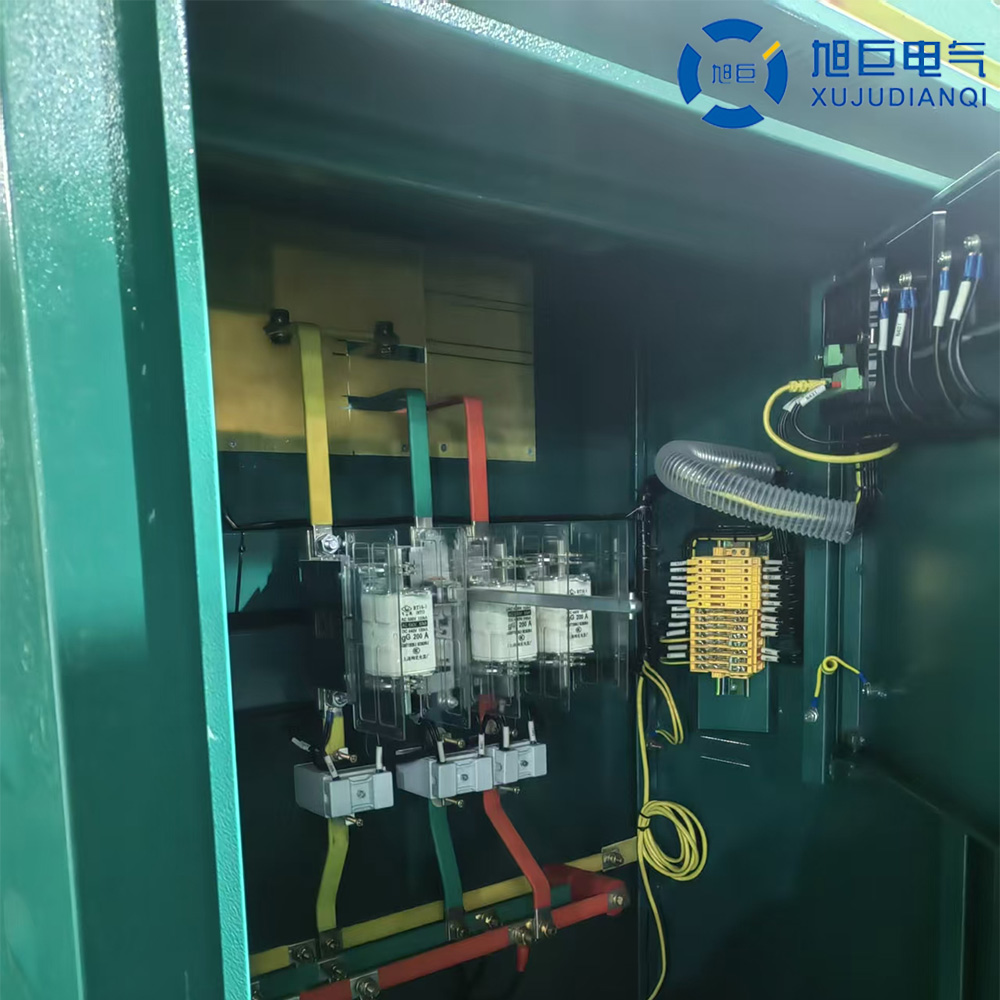

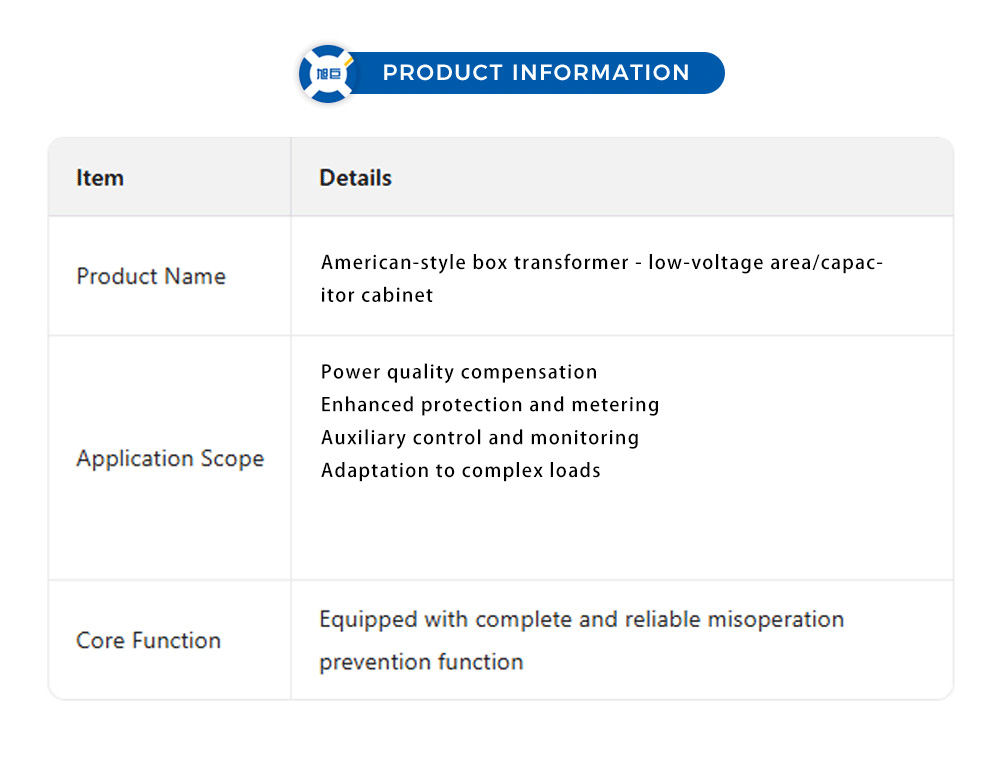

Представление продукта: Сборная подстанция YB-12/0,4 представляет собой коробчатую подстанцию американского типа отечественного производства. Являясь важным блоком питания в кабельных распределительных сетях и основным оборудованием современной интеллектуальной системы распределения электроэнергии, он представляет собой комплексную сборную сборку, объединяющую высоковольтное распределительное устройство, высоковольтное оборудование управления, защиты, преобразования напряжения и распределения электроэнергии, сочетающееся с вакуумным выключателем и низковольтным распределительным шкафом для формирования комплексных решений промышленной автоматизации, и широко применяется в городских и сельских распределительных сетях.
Этот продукт имеет конструкцию с высоковольтными выключателями нагрузки и высоковольтными предохранителями, погруженными в трансформаторное масло, и имеет две конструктивные формы: встроенный бак и отдельный бак с корпусом трансформатора. Масляный бак имеет полностью герметичную конструкцию и оснащен такими принадлежностями, как датчик температуры масла, датчик уровня масла, манометр, предохранительный клапан и клапан слива масла для контроля рабочего состояния трансформатора и обеспечения стабильной работы оборудования автоматизации трансформатора.
Подстанция доступна в трех режимах электропитания: кольцевом, оконечном и типе электропитания. Чтобы лучше соответствовать реальным эксплуатационным требованиям электросети Китая и стабильной работе всей интеллектуальной системы распределения электроэнергии, наша компания разработала вставные предохранители сухого типа; плавление плавкого элемента не приведет к ухудшению характеристик трансформаторного масла.
В зависимости от сложности требований к отходящим фидерам низкого напряжения подстанция YB-12/0,4 предлагается в трех исполнениях корпуса: стандартном, усиленном и интегрированном. Это позволяет пользователям и проектным институтам осуществлять более гибкий и экономически эффективный выбор типа для различных решений промышленной автоматизации и проектов распределения электроэнергии.
Модель и значение: Подробную информацию см. на чертежах изделия.
Применимые стандарты: GB/T17467-1998 Сборная подстанция высокого/низкого напряжения; DL/T637-93 Технические характеристики для заказа подстанции коробчатого типа 6–35 кВ.
Нормальные условия эксплуатации: · Температура окружающей среды: Макс. +40℃, мин. -30℃； · Высота над уровнем моря: ≤1000 м； · Скорость ветра: эквивалентна 34 м/с (давление не более 700 Па) · Влажность: Среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%； · Антисейсмические требования: горизонтальное ускорение ≤0,4 м/с²; Вертикальное ускорение ≤0,15 м/с²； · Уклон при установке: не более 3°； · Среда установки: Окружающий воздух не должен содержать явных загрязнений коррозионными и легковоспламеняющимися газами, а также не должен иметь сильной вибрации на месте установки, что обеспечивает долгосрочную стабильную работу встроенного высоковольтного распределительного устройства, низковольтного распределительного шкафа и поддерживающего оборудования автоматизации трансформатора.
Если продукт необходимо использовать в условиях, выходящих за рамки вышеуказанных условий, проконсультируйтесь с нашей компанией для переговоров.
· Номинальное напряжение: 10 кВ/0,4 кВ
· Номинальное напряжение на стороне высокого напряжения: 10 кВ
· Максимальное рабочее напряжение на стороне высокого напряжения: 12 кВ.
· Номинальное напряжение на стороне низкого напряжения: 0,4 кВ
· Номинальная частота: 50 Гц
· Термическая стойкость переключателя высокого напряжения: 20 кА
· Номинальная отключающая способность низковольтного главного выключателя при коротком замыкании: 35 кА
· Номинальная отключающая способность при коротком замыкании выключателя отходящей цепи низкого напряжения: 35 кА
· Ток переключения высоковольтного выключателя нагрузки: >1500А
· Уровень шума: <50 дБ
· Степень защиты корпуса: не ниже IP3X.
· Уровень изоляции:
| Rated Voltage (kV) | 10 | 0.4 | ||
| Transformer | Switch Earth & Inter-phase | Switch Isolating Gap | ||
| Power Frequency Withstand Voltage (kV) | 35 | 42 | 48 | 2.5 |
| mpulse Withstand Voltage Peak (kV) | 75 | 75 | 85 | |
| NO. | Rated Capacity (kVA) | Rated Voltage | Tap Regulation Range(%) |
Vector Group Symbol
|
No-load Current (%) | Loss(W) | Impedance Voltage (%) | Noise Level (dB) | Temperature Rise (K) | ||||||
| No-load | Load | ||||||||||||||
| HV(kV) | LV(kV) | S9 | S10/S11 | S9 | S10 | S11 | S9 | S10/S11 | |||||||
| 1 | 30 |
6
6.3
10
|
0.4
(0.69)
|
±5
(±2×2.5)
|
Yyn0
or
Dyn11
|
2.2 | 2.0 | 130 | 600 | 4 | 55 |
Top Oil Temperature 60℃
Winding Temperature 65℃
|
|||
| 2 | 50 | 2.0 | 1.8 | 170 | 870 | ||||||||||
| 3 | 63 | 1.9 | 1.5 | 200 | 1040 | ||||||||||
| 4 | 80 | 1.7 | 1.2 | 250 | 1250 | ||||||||||
| 5 | 100 | 1.6 | 1.1 | 290 | 1500 | ||||||||||
| 6 | 125 | 1.5 | 1.0 | 340 | 270 | 1800 | |||||||||
| 7 | 160 | 1.4 | 1.0 | 400 | 310 | 2200 | |||||||||
| 8 | 200 | 1.4 | 0.8 | 480 | 375 | 2600 | |||||||||
| 9 | 250 | 1.2 | 0.8 | 560 | 445 | 400 | 3050 | 3000 | |||||||
| 10 | 315 | 1.1 | 0.7 | 670 | 540 | 475 | 3650 | 3600 | |||||||
| 11 | 400 | 1.0 | 0.7 | 800 | 650 | 570 | 4300 | 4200 | |||||||
| 12 | 500 | 1.0 | 0.6 | 960 | 775 | 680 | 5100 | 5000 | |||||||
| 13 | 630 | 0.9 | 0.6 | 1200 | 920 | 800 | 6200 | 6000 | 4.5 | ||||||
| 14 | 800 | 0.8 | 0.6 | 1400 | 1120 | 980 | 7500 | 7400 | |||||||
| 15 | 1000 | 0.7 | 0.5 | 1700 | 1320 | 1150 | 10300 | 9860 | |||||||
| 16 | 1250 | 0.6 | 0.5 | 1950 | 1560 | 1360 | 12800 | 12000 | |||||||
| 17 | 1600 | 0.6 | 0.5 | 2400 | 1880 | 1640 | 14500 | 1400 | |||||||
Примечание:
а. Диапазон отводов высокого напряжения трансформатора может быть рассчитан как ±2×2,5% по требованию заказчика.
б. Низковольтная сторона трансформатора может быть рассчитана на напряжение 0,69 кВ в соответствии с требованиями заказчика.
| Rated Current (A) | Rated Voltage (kV) | Impulse Withstand Voltage(kV) | Power Frequency Withstand Voltage (1min, kV) | Rated Short-time Withstand Current (kA/s) | Short-circuit Making Current (kA) | Rated Peak Withstand Current (kA) | Load Operation Times(kA) | Mechanical Operation Cycles |
| 315 | 12 | 75 | 42 | 12.5/2 | 31.5 | 31.5 | 100 | 2000 |
| 630 | 12 | 75 | 42 | 16/4 | 40 | 40 | 100 | 3000 |
