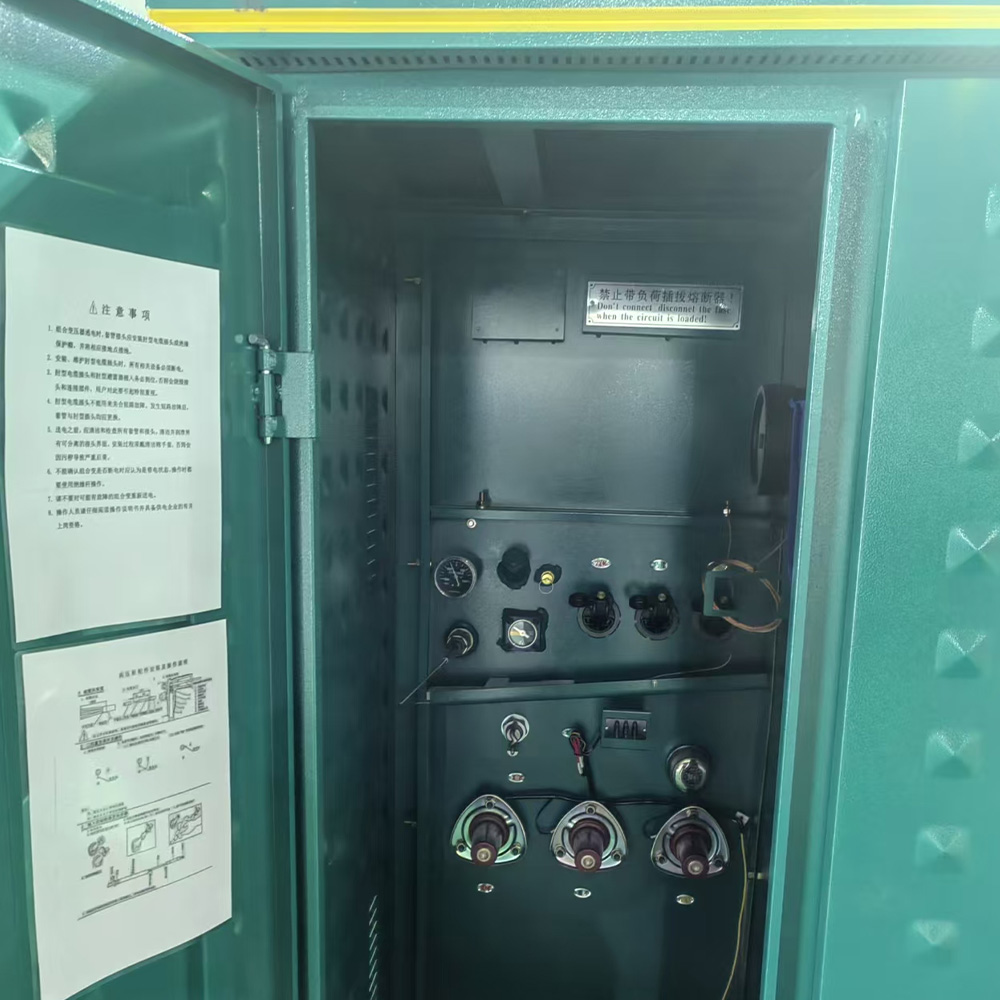

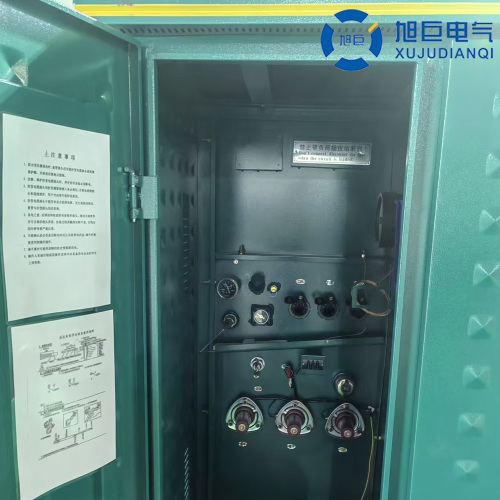

Усовершенствованный трансформатор американского типа для электрических систем

Подробную информацию см. на чертежах изделия.

Применимые стандарты:

GB/T17467-1998 Высоковольтная/низковольтная сборная подстанция;

DL/T637-93 Технические условия на заказ коробчатой ​​подстанции 6～35кВ.

Нормальные условия эксплуатации:

· Температура окружающей среды: Макс. +40℃, мин. -30℃；

· Высота над уровнем моря: ≤1000 м;

· Скорость ветра: эквивалентна 34 м/с (давление не более 700 Па);

· Влажность: Среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%；

· Антисейсмические требования: Горизонтальное ускорение ≤0,4 м/с²; Вертикальное ускорение ≤0,15 м/с²;

· Уклон установки: Не более 3°;

· Среда установки: Окружающий воздух не должен содержать явных загрязнений коррозийными и легковоспламеняющимися газами, а также не должен иметь сильной вибрации на месте установки.

Если продукт необходимо использовать в условиях, выходящих за рамки вышеуказанных условий, проконсультируйтесь с нашей компанией для переговоров.

Преимущества продукта:

· Компактная конструкция и небольшой размер, объем составляет всего около 1/3～1/5 объема отечественных коробчатых подстанций европейского типа той же мощности, что значительно экономит площадь.

· Полностью герметичная и полностью изолированная конструкция, не требующая изоляционного зазора, надежно обеспечивающая личную безопасность.

· Высоковольтное соединение подходит как для кольцевой сети, так и для терминальной работы, отличается гибкими режимами электропитания и высокой эксплуатационной надежностью.

· Трансформатор обеспечивает превосходные характеристики: низкие потери мощности, низкий уровень шума, низкий нагрев, высокую перегрузочную способность, а также отличную устойчивость к короткому замыканию и ударопрочность.

· Он удовлетворяет различным требованиям к отходящим фидерам низкого напряжения, имеет дополнительные стандартные схемы или индивидуальный дизайн.

· Доступны два типа кабельных наконечников: угловой штекер на 200 А и фиксированный кабельный разъем Т-образного типа на 600 А. Оба могут быть оснащены полностью изолированными ограничителями перенапряжения из оксида цинка. Кабельный наконечник на 200 А позволяет включать и отключать нагрузку с помощью выключателя нагрузки, а также может работать как разъединитель.

Технические параметры:

· Номинальное напряжение: 10 кВ/0,4 кВ

· Номинальное напряжение на стороне высокого напряжения: 10 кВ

· Максимальное рабочее напряжение на стороне высокого напряжения: 12 кВ.

· Номинальное напряжение на стороне низкого напряжения: 0,4 кВ

· Номинальная частота: 50 Гц

· Термическая стойкость переключателя высокого напряжения: 20 кА

· Номинальная отключающая способность низковольтного главного выключателя при коротком замыкании: 35 кА

· Номинальная отключающая способность при коротком замыкании выключателя отходящей цепи низкого напряжения: 35 кА

· Ток переключения высоковольтного выключателя нагрузки: >1500А

· Уровень шума: <50 дБ

· Степень защиты корпуса: не ниже IP3X.

· Уровень изоляции:
