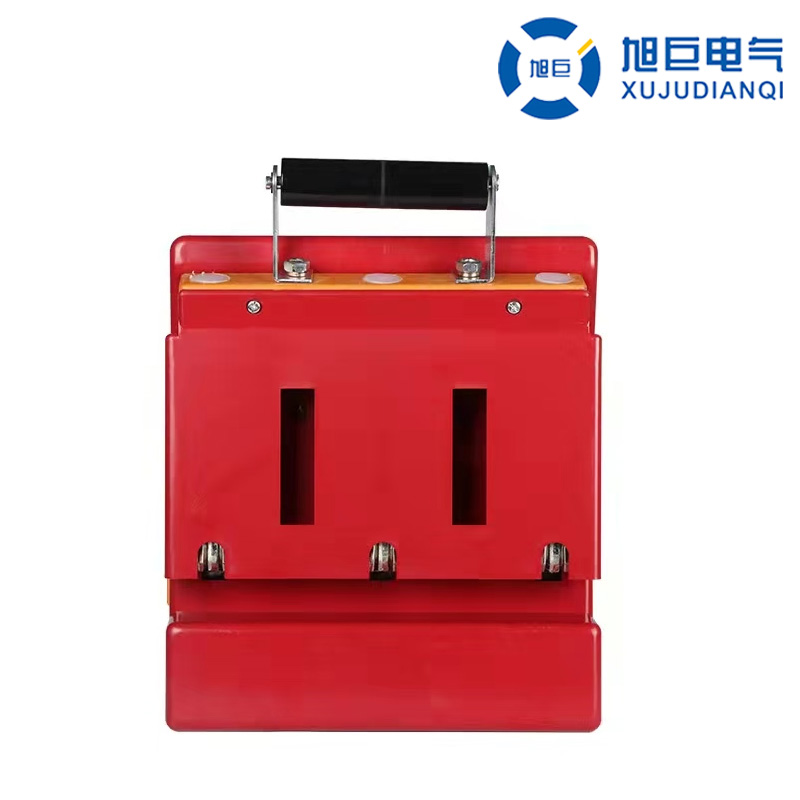

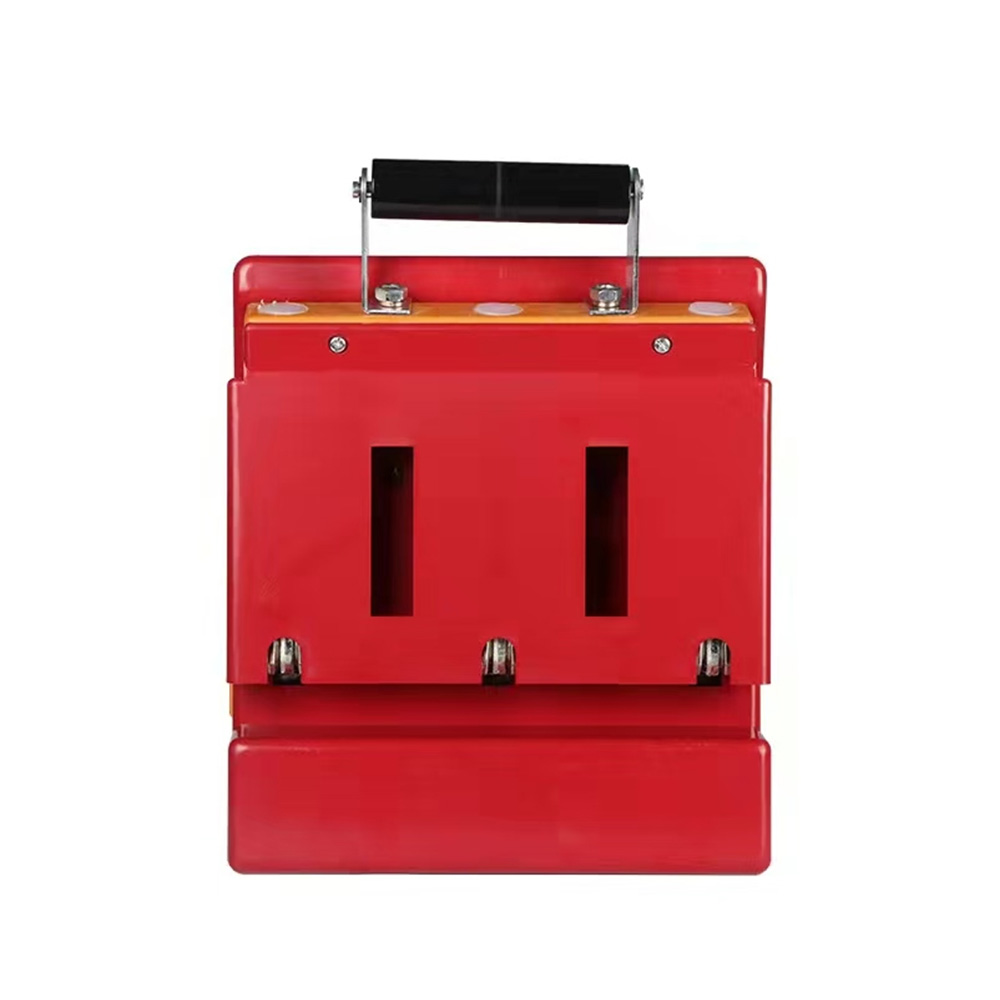

Введение продукта: Рубильник серии HD13 (рубильник открытого типа) представляет собой разновидность распределительного электроприбора низкого напряжения, относящегося к одноходовым рубильникам открытого типа серии HD. Эта серия применима к комплектному распределительному оборудованию переменного тока частотой 50 Гц, номинальным напряжением до 400 В/690 В, постоянным током до 220 В/230 В и обычным тепловым током до 4000 А. Являясь важным компонентом низковольтного распределительного шкафа, он поддерживает стабильную работу всей интеллектуальной системы распределения электроэнергии и служит основным вспомогательным оборудованием для профессиональных решений промышленной автоматизации.
Серия HD13, оснащенная центральным передним рычагом управления, относится к категории рубильников с центральным передним рычагом. Приводной механизм установлен на передней стороне, в основном используется в распределительных шкафах с фронтальным управлением и задним обслуживанием, идеально совместим с поддерживающими высоковольтными распределительными устройствами и вакуумными выключателями для реализации скоординированного управления системой.
Различные модели имеют разные режимы работы: HD11: Тип центральной ручки HD12: Тип рабочего механизма с боковым передним рычагом HD13: Тип рабочего механизма с центральным передним рычагом HD14: Тип боковой ручки управления
Серия HD13 доступна в двух типах: с электроприводом (с ручной функцией) и с ручным управлением. Он подходит для случаев управления сильными токами при частоте переменного тока 50 Гц, номинальном напряжении 380 В или 220 В постоянного тока и номинальном токе от 3000 до 6000 А. Он может работать в тандеме с оборудованием автоматизации трансформаторов для оптимизации логики распределения электроэнергии в промышленных энергосистемах.
Рубильники серии HD13 широко применяются в электрораспределительном оборудовании промышленных предприятий и имеют следующие основные области применения:
Изоляция питанияИспользуется для нечастого ручного включения/выключения и отключения или изоляции источника питания.
Переключение цепей Используется в комплектных распределительных устройствах для замыкания и размыкания цепей переменного тока при номинальном токе или в качестве разъединителя.
Контроль сильного токаПодходит для промышленного и сельскохозяйственного секторов, включая машиностроение, металлургию, метрополитен, химическую промышленность, гальванику и водное хозяйство, выступая в качестве ключевого оборудования для сценариев применения с высоким током.
Низковольтная распределительная системаШироко используется в различных низковольтных распределительных шкафах, распределительных коробках и осветительных коробках.
Примечание: Операции необходимо выполнять в условиях холостого хода. Эксплуатация под номинальной нагрузкой строго запрещена. Прежде чем разрывать цепь, убедитесь, что ток нагрузки уже отключен другими автоматическими выключателями.
В нем используется центральный передний рычажный приводной механизм с длинным рычагом рабочего момента, обеспечивающий экономичное открывание и закрывание, а также безопасную и удобную работу.
Приводной механизм снабжен четкой индикацией открытия/закрытия и надежным позиционированием.
Он имеет четкую индикацию положения размыкания, обеспечивающую видимость точки разрыва, что соответствует стандартным требованиям к изолирующим выключателям.
Рубильники с дугогасительной камерой могут использоваться для нечастого ручного включения и разрыва цепей нагрузки; без дугогасительной камеры используются только для электрической изоляции.
Двойные ножи расположены по обе стороны от статического контакта и закреплены пластинчатыми пружинами и винтами. В случае короткого замыкания в электросети электромагнитная сила блокировки, создаваемая между параллельными лезвиями и пружинными деталями, может компенсировать силу контактного отталкивания, обеспечивая высокую электродинамическую стабильность.
Проводящие компоненты крепятся к основанию с помощью изолирующей опорной пластины из формованного стекловолокна пластика, обладающего высокими изоляционными характеристиками и механической прочностью.
Технические параметры:
| Parameter Item | Value Range |
| Rated Operational Voltage (AC) | 380V / 400V / 415V / 690V / 1000V |
| Rated Operational Voltage (DC) | 220V / 230V / 440V |
| Conventional Thermal Current (Ith) | 100A ~ 4000A |
| Rated Frequency | 50Hz |
| Number of Poles | 1P / 2P / 3P / 4P |
| Utilization Category | AC-20 / AC-23 (with Arc Extinguishing Chamber) |
| Rated Insulation Voltage (Ui) | 660V |
| Rated Impulse Withstand Voltage (Uimp) | 8kV |
| Conventional Thermal Current (A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 |
| Mechanical Life (times) | 10000 | 10000 | 10000 | 5000 | 3000 | 5000 | 3000 | 3000 |
| 1s Short-time Withstand Current (kA) | 4 | 4 | 20 | 25 | 30 | 40 | 50 | 50 |
| Peak Dynamic Withstand Current (kA) | 15 | 20 | 30 | 40 | 50 | 80 | 100 | 100 |
| Operating Force (N) | ≤300 | ≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 | ≤450 |
В качестве примера возьмем HD13-600/31BX:
HD — Рубильник открытого типа (однопозиционный)
13 — Код конструкции (13 относится к типу привода центрального переднего рычага)
600 — Условный тепловой ток (А)
31 — 3П трёхполюсный с дугогасительной камерой. Цифра 3 обозначает номер полюса; Цифра 1 — с дугогасительной камерой, 0 — без дугогасительной камеры.
BX — Поворотный тип управления/Тип подключения задней панели (в соответствии с определением производителя).
Нормальные условия эксплуатации:
Высота над уровнем моря: Не более 2000 м.
Температура окружающего воздуха: -5℃ ~ +40℃; средняя температура в течение 24 часов не должна превышать +35℃.
Относительная влажность: Не более 50% при максимальной температуре окружающей среды +40℃; до 90% допускается при более низких температурах (например, 20℃). Необходимо принять меры для предотвращения образования конденсата.
Степень загрязнения: Уровень 3.
Категория установки: Класс Ⅲ и Ⅳ.
Требования к установке: Выключатель должен быть установлен вертикально в местах, защищенных от явной тряски, ударной вибрации, дождя и снега. На месте установки не должно быть взрывоопасных сред, а также газа и пыли, которые могут вызвать коррозию металлических частей или повредить изоляцию.
