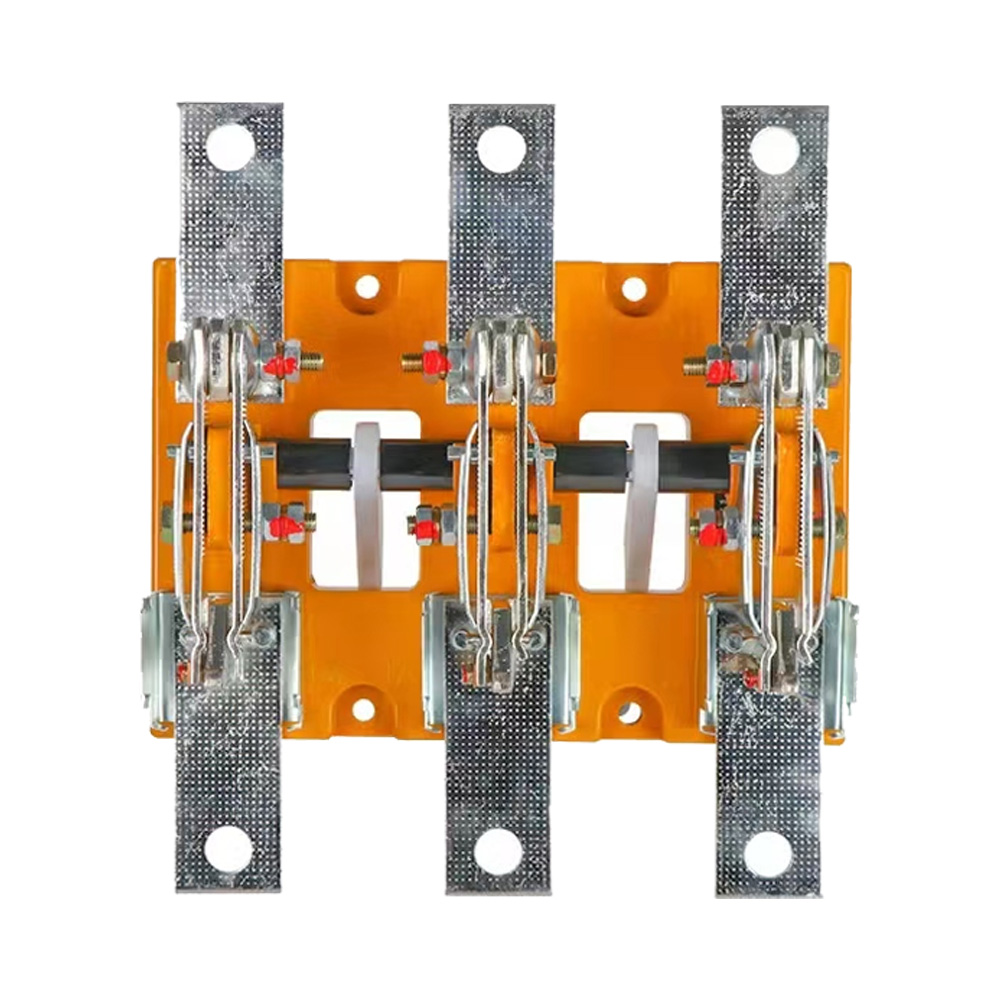

Высококачественный дизайн ножевого переключателя HD13

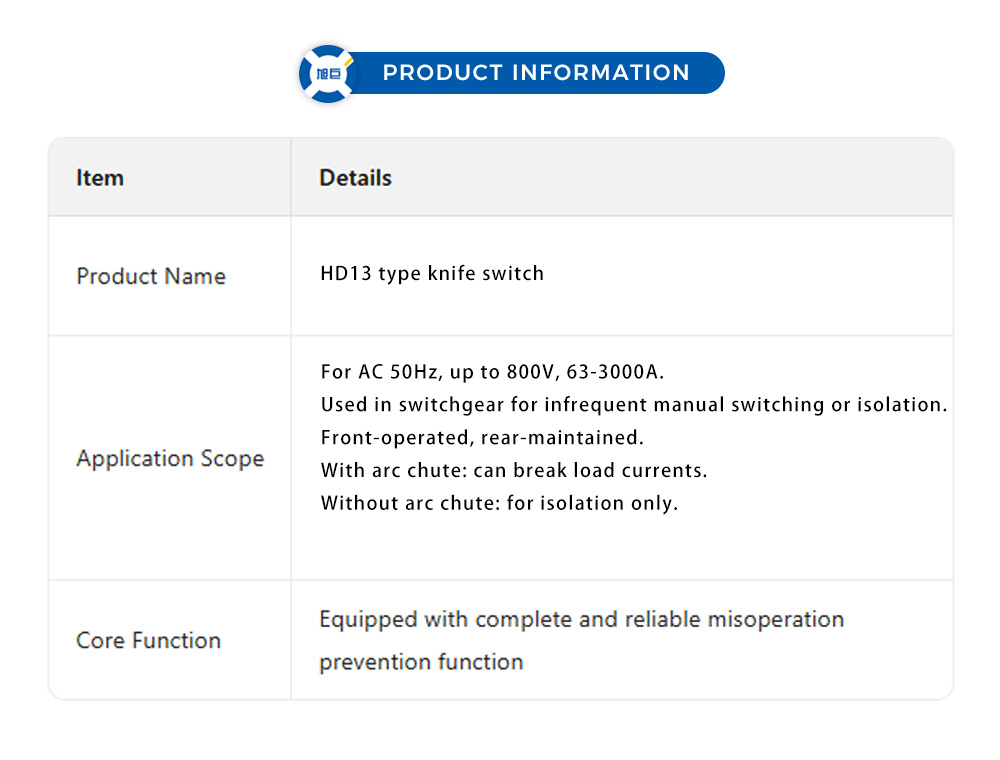

Введение продукта: Рубильник серии HD13 (рубильник открытого типа) представляет собой разновидность распределительного электроприбора низкого напряжения, относящегося к одноходовым рубильникам открытого типа серии HD. Эта серия применима к комплектному распределительному оборудованию переменного тока частотой 50 Гц, номинальным напряжением до 400 В/690 В, постоянным током до 220 В/230 В и обычным тепловым током до 4000 А. Являясь основным вспомогательным компонентом низковольтного распределительного шкафа, он взаимодействует с высоковольтным распределительным устройством и вакуумным выключателем для стабилизации всей интеллектуальной системы распределения электроэнергии и служит базовым оборудованием для профессиональных решений промышленной автоматизации.

Серия HD13, оснащенная центральным передним рычагом управления, относится к категории рубильников с центральным передним рычагом. Приводной механизм установлен на передней стороне, в основном используется в распределительных шкафах с фронтальным управлением и задним обслуживанием, что идеально соответствует требованиям к установке и эксплуатации оборудования автоматизации трансформаторов в промышленных системах распределения электроэнергии.

Различные модели имеют разные режимы работы: HD11: Тип центральной ручки HD12: Тип рабочего механизма с боковым передним рычагом HD13: Тип рабочего механизма с центральным передним рычагом HD14: Тип боковой ручки управления

Серия HD13 доступна в двух типах: с электроприводом (с ручной функцией) и с ручным управлением. Он подходит для случаев управления сильными токами при частоте переменного тока 50 Гц, номинальном напряжении 380 В или 220 В постоянного тока и номинальном токе от 3000 до 6000 А. Он обеспечивает надежную гарантию переключения больших токов для всей интеллектуальной системы распределения электроэнергии, поддерживая стабильную работу локальных решений промышленной автоматизации.

Рубильник, оснащенный камерой гашения дуги, отличается простой конструкцией и удобством в эксплуатации и применяется для нечастого ручного включения и размыкания цепей нагрузки; версия без дугогасительной камеры используется только для электрической изоляции. Он обеспечивает безопасную изоляцию цепей и координацию коммутации с помощью низковольтного распределительного шкафа, высоковольтного распределительного устройства и вакуумного выключателя.

Исполнительный стандарт: GB/T 14048.3 IEC 60947-3 GB/T 14048.3—2017.

Применение: Рубильники серии HD13 широко применяются в оборудовании распределения электроэнергии промышленных предприятий. Основные области применения следующие: Изоляция питания Используется для нечастого ручного включения/выключения и отключения или изоляции источника питания, защищая нормальную работу интеллектуальной системы распределения электроэнергии и оборудования автоматизации трансформаторов. Переключение цепей Применяется в комплектных распределительных устройствах для включения и размыкания цепей переменного тока при номинальном токе или в качестве разъединителя, поддерживая совместное использование низковольтного распределительного шкафа и высоковольтного распределительного устройства верхнего уровня и вакуумного выключателя. Управление сильным током Подходит для промышленного и сельскохозяйственного секторов, включая машиностроение, металлургию, метрополитен, химическую промышленность, гальваническое производство и водосбережение, служит ключевым оборудованием для сценариев применения сильного тока в различных решениях промышленной автоматизации. Система распределения низкого напряжения Широко используется в различных распределительных шкафах низкого напряжения, распределительных коробках и осветительных коробках для оптимизации общей стабильности электропитания системы распределения электроэнергии.

Примечание: Операции необходимо выполнять в условиях холостого хода. Эксплуатация под номинальной нагрузкой строго запрещена. Прежде чем разрывать цепь, убедитесь, что ток нагрузки уже отключен другими автоматическими выключателями, чтобы защитить всю интеллектуальную систему распределения электроэнергии и вспомогательное оборудование автоматизации.

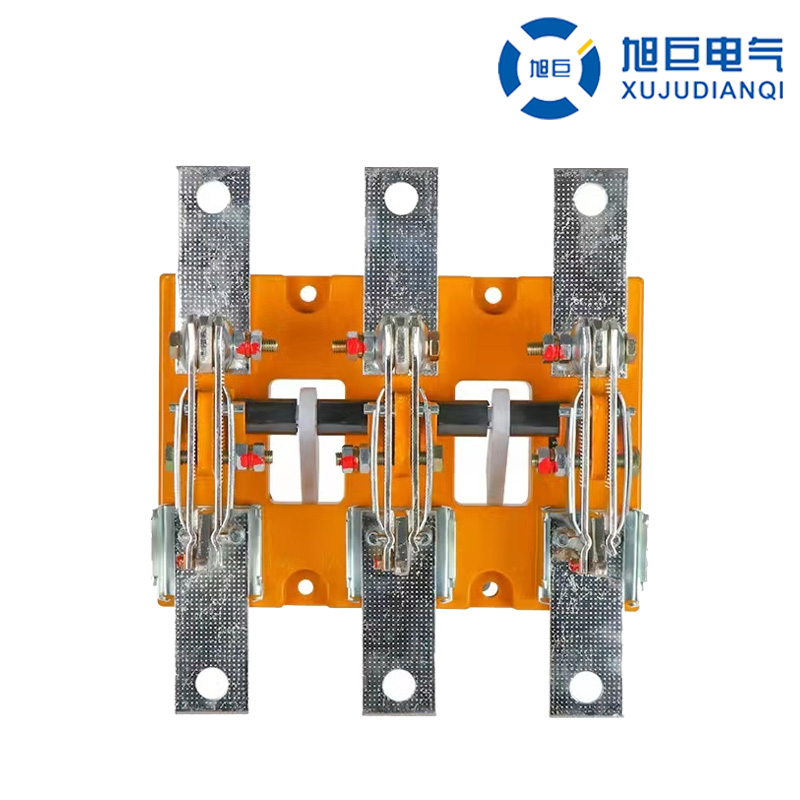

Эксплуатационные характеристики: 1. Структурные характеристики a. Структура лезвия: модели 200A и 400A используют одно лезвие; 600А, 1000А и 1500А имеют двойные лезвия; 2000A, 3000A и 4000A состоят из двух наборов двойных ножей, соединенных параллельно. Листовые рессоры установлены с обеих сторон лезвия для обеспечения контактного давления. Лезвия, соединительные пластины и контакты покрыты оловом для повышения защиты поверхности и уменьшения контактного сопротивления, обеспечивая стабильное соответствие низковольтному распределительному шкафу и соответствующему силовому оборудованию.

b. Устройство гашения дуги: Рубильник рычажного типа с трансмиссией оснащен камерой гашения дуги, которая заклепана ламинированным фенольным картоном и металлическими дугогасительными решетками. Он значительно повышает способность гашения дуги и обеспечивает безопасность и надежность при разрыве цепей нагрузки, эффективно защищая работу высоковольтных распределительных устройств и вакуумных выключателей в системе.

c.Унифицированный механизм передачи: для облегчения проектирования и установки панелей переключателей вертикальный монтажный размер соответствует диапазону от 200 А до 4000 А. Рубильник использует унифицированный тип механизма передачи, оснащенный надежным устройством позиционирования и четкими метками открытия/закрытия, что обеспечивает стандартизированную сборку для решений промышленной автоматизации.

d.Монтажная опорная пластина: Доступны два типа: стеклоламинат и фенольная плита. Многослойное стекло изготавливается методом прессования с использованием формовочного пластика из фенольного стекловолокна, а для изготовления фенольного картона используется картон, ламинированный фенольной смолой. Оба имеют превосходную механическую прочность и диэлектрические свойства, что позволяет обеспечить длительную стабильную работу интеллектуальной системы распределения электроэнергии.

2. Рабочие характеристики. В нем используется центральный передний рычаг управления с длинным рычагом рабочего момента, обеспечивающий экономичное открытие и закрытие, а также безопасную и удобную работу. Приводной механизм снабжен четкой индикацией открытия/закрытия и надежным позиционированием. Он имеет четкую индикацию положения отключения, что обеспечивает видимость точки разрыва, соответствует стандартным требованиям к изолирующим выключателям и повышает общую безопасность совместной работы с оборудованием автоматизации трансформаторов.

3.Электрические эксплуатационные характеристики Рубильники с дугогасительной камерой могут использоваться для нечастого ручного включения и разрыва цепей нагрузки; без дугогасительной камеры используются только для электрической изоляции. Двойные ножи расположены по обе стороны от статического контакта и закреплены пластинчатыми пружинами и винтами. В случае короткого замыкания в электросети электромагнитная сила блокировки, создаваемая между параллельными лезвиями и пружинными деталями, может компенсировать силу контактного отталкивания, обеспечивая высокую электродинамическую стабильность. Проводящие компоненты крепятся к основанию с помощью изолирующей опорной пластины из формованного стекловолокна пластика, обладающего высокими изоляционными характеристиками и механической прочностью и полностью отвечающего потребностям современных интеллектуальных систем распределения электроэнергии и комплексных решений промышленной автоматизации.

Технические параметры:
