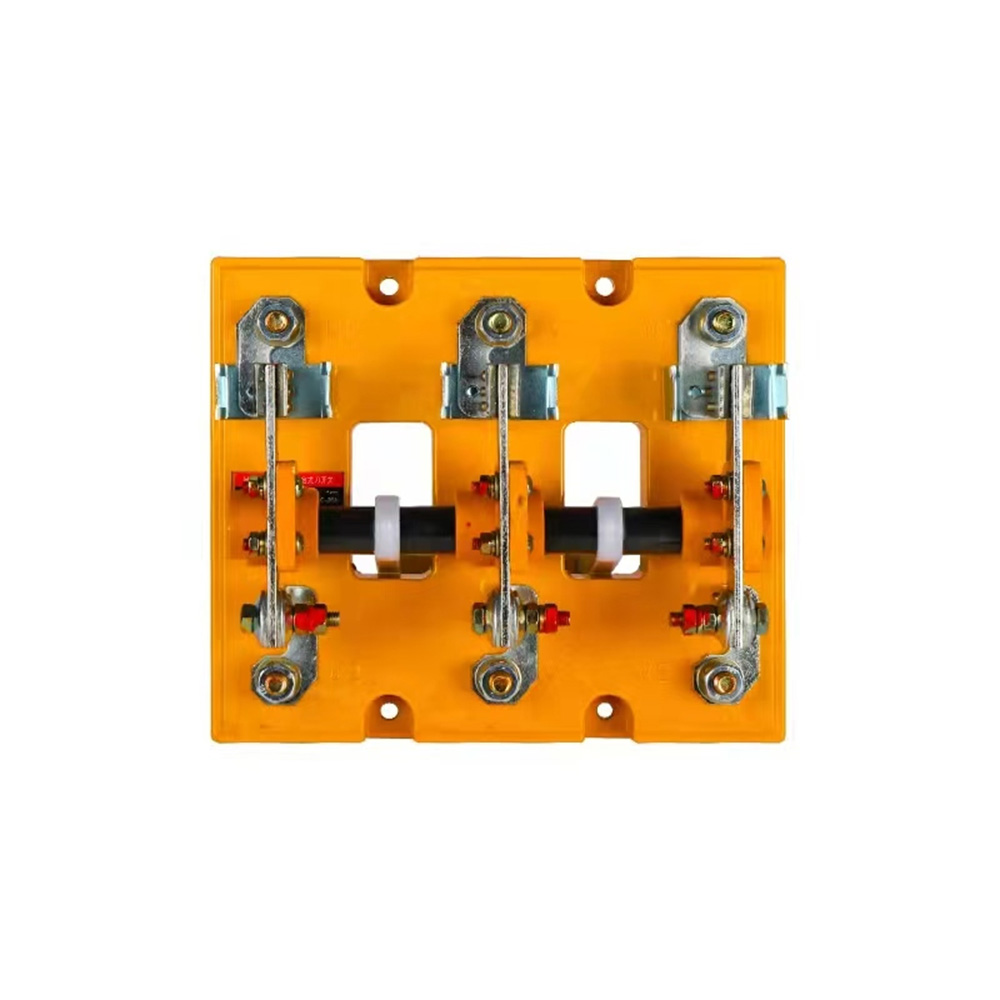

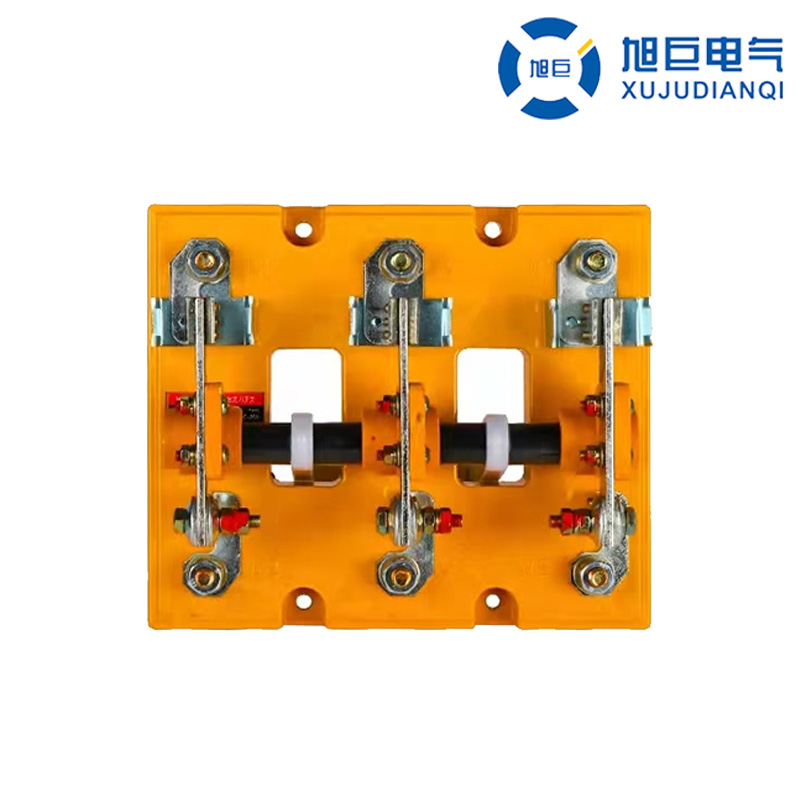

Рубильник типа HD13 для электрического управления

Введение продукта:

Рубильник серии HD13 (рубильник открытого типа) представляет собой разновидность распределительного электроприбора низкого напряжения, относящегося к одноходовым рубильникам открытого типа серии HD. Эта серия применима к комплектному распределительному оборудованию переменного тока частотой 50 Гц, номинальным напряжением до 400 В/690 В, постоянным током до 220 В/230 В и обычным тепловым током до 4000 А. Это важный вспомогательный компонент низковольтного распределительного шкафа, который идеально сочетается с высоковольтными распределительными устройствами и вакуумными выключателями для создания комплексной интеллектуальной системы распределения электроэнергии и надежных решений промышленной автоматизации.

Серия HD13, оснащенная центральным передним рычагом управления, относится к категории рубильников с центральным передним рычагом. Приводной механизм установлен на передней стороне, в основном используется в распределительных шкафах с фронтальным управлением и задним обслуживанием и может стабильно работать с оборудованием автоматизации трансформаторов в промышленных системах распределения электроэнергии.

Различные модели имеют разные режимы работы: HD11: Тип центральной ручки HD12: Тип рабочего механизма с боковым передним рычагом HD13: Тип рабочего механизма с центральным передним рычагом HD14: Тип боковой ручки управления

Серия HD13 доступна в двух типах: с электроприводом (с ручной функцией) и с ручным управлением. Он подходит для случаев управления сильными токами при частоте переменного тока 50 Гц, номинальном напряжении 380 В или 220 В постоянного тока и номинальном токе от 3000 до 6000 А. Он обеспечивает стабильную гарантию переключения при больших токах для комплексных решений промышленной автоматизации и обеспечивает безопасную работу всей интеллектуальной системы распределения электроэнергии.

Рубильник, оснащенный камерой гашения дуги, отличается простой конструкцией и удобством в эксплуатации и применяется для нечастого ручного включения и размыкания цепей нагрузки; версия без дугогасительной камеры используется только для электрической изоляции. Он эффективно взаимодействует с низковольтным распределительным шкафом, высоковольтным распределительным устройством и вакуумным выключателем для реализации стандартизированного управления распределением электроэнергии.

Исполнительный стандарт: GB/T 14048.3 IEC 60947-3 GB/T 14048.3—2017.

Применение: Рубильники серии HD13 широко применяются в оборудовании распределения электроэнергии промышленных предприятий. Основные области применения следующие: Изоляция питания Используется для редкого ручного включения/выключения и отключения или изоляции источника питания, эффективно защищая интеллектуальную систему распределения электроэнергии и соответствующее оборудование автоматизации трансформаторов. Переключение цепей Используется в комплектных распределительных устройствах для замыкания и размыкания цепей переменного тока при номинальном токе или в качестве разъединителя, поддерживающего интегрированную конфигурацию низковольтного распределительного шкафа, высоковольтного распределительного устройства и вакуумного выключателя. Управление сильными токами Подходит для промышленного и сельскохозяйственного секторов, включая машиностроение, металлургию, метрополитен, химическую промышленность, гальванотехнику и водосбережение, служит в качестве ключевого коммутационного оборудования для сценариев сильного тока в различных решениях промышленной автоматизации. Система распределения низкого напряжения Широко используется в различных распределительных шкафах низкого напряжения, распределительных коробках и осветительных коробках для оптимизации общей эффективности работы интеллектуальной системы распределения электроэнергии.

Примечание: Операции необходимо выполнять в условиях холостого хода. Эксплуатация под номинальной нагрузкой строго запрещена. Прежде чем разрывать цепь, убедитесь, что ток нагрузки уже отключен другими автоматическими выключателями, чтобы защитить весь комплект оборудования распределения электроэнергии и автоматизации.

Характеристики производительности:

1. Структурные характеристики а. Конструкция лезвия: модели 200А и 400А имеют один лезвие; 600А, 1000А и 1500А имеют двойные лезвия; 2000A, 3000A и 4000A состоят из двух наборов двойных ножей, соединенных параллельно. Листовые рессоры установлены с обеих сторон лезвия для обеспечения контактного давления. Лезвия, соединительные пластины и контакты покрыты оловом для повышения защиты поверхности и уменьшения контактного сопротивления, обеспечивая стабильное соответствие с низковольтным распределительным шкафом и верхним распределительным оборудованием.

б. Устройство гашения дуги: Рубильник рычажного типа с передачей оснащен камерой гашения дуги, которая обклепана картоном из фенольного ламината и металлическими дугогасительными решетками. Это значительно улучшает способность гашения дуги и обеспечивает безопасность и надежность при размыкании цепей нагрузки, эффективно обеспечивая совместную работу высоковольтного распределительного устройства и вакуумного выключателя.

в. Унифицированный механизм передачи: для облегчения проектирования и установки панелей переключателей вертикальный монтажный размер составляет от 200 А до 4000 А. Рубильник использует унифицированный тип механизма передачи, оснащенный надежным устройством позиционирования и четкими метками открытия/закрытия, что обеспечивает стандартизированную сборку для современных решений промышленной автоматизации.

д. Монтажная опорная пластина: Доступны два типа: стеклоламинат и фенольная плита. Многослойное стекло изготавливается методом прессования с использованием формовочного пластика из фенольного стекловолокна, а для изготовления фенольного картона используется картон, ламинированный фенольной смолой. Оба имеют превосходную механическую прочность и диэлектрические свойства, что позволяет обеспечить длительную стабильную работу интеллектуальной системы распределения электроэнергии.

2. Эксплуатационные характеристики В нем используется центральный передний рычажный приводной механизм с длинным рычагом рабочего момента, обеспечивающий экономичное открытие и закрытие, а также безопасную и удобную работу. Приводной механизм снабжен четкой индикацией открытия/закрытия и надежным позиционированием. Он имеет четкую индикацию положения отключения, что обеспечивает видимость точки разрыва, соответствует стандартным требованиям к изолирующим выключателям и повышает эксплуатационную безопасность поддерживающего оборудования автоматизации трансформаторов.
3. Электрические характеристики Рубильники с дугогасительной камерой могут использоваться для нечастого ручного включения и размыкания цепей нагрузки; без дугогасительной камеры используются только для электрической изоляции. Двойные ножи расположены по обе стороны от статического контакта и закреплены пластинчатыми пружинами и винтами. В случае короткого замыкания в электросети электромагнитная сила блокировки, создаваемая между параллельными лезвиями и пружинными деталями, может компенсировать силу контактного отталкивания, обеспечивая высокую электродинамическую стабильность. Проводящие компоненты крепятся к основанию с помощью изолирующей опорной пластины, изготовленной из формованного стекловолокна пластика, обладающего высокими изоляционными характеристиками и механической прочностью и полностью отвечающего требованиям поддержки профессиональных интеллектуальных систем распределения электроэнергии и индивидуальных решений промышленной автоматизации.
